前回の記事で、「現場にはAmazonの安物ではなく、産業用ハブを入れてくれ」とお願いしました。
しかし、こう思ったことはありませんか？ 「頑丈なのは分かった。でも、中身の機能（QoSとか）って結局何してるの？ 別に設定なんてしてないけど動いてるよ？」と。
実は、産業用ハブ（W4S1など）は、「何も設定しなくても、裏ですごい処理」をしています。 この仕組みを知らないままだと、将来ネットワークが大規模になった時に「原因不明のチョコ停」で地獄を見ることになります。
本記事では、数々の現場トラブルを解決してきた現役電気設計エンジニア（歴9年）の視点で、 カタログに書いてあるけど意味が分からない「QoS」と「ループ検知」について解説します。
これを読めば、ただの黒い箱だったハブが「頼れるガードマン」に見えてくるはずです。

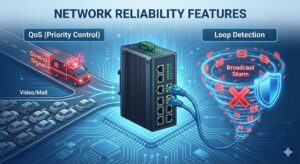

結論から言うと、産業用ハブは「データの救急車」を最優先で通す機能を持っています。
ただし、この機能を知っていても、現場でやりがちな「あるミス」をすると全く機能しません。 その落とし穴とは何か？ 順を追って解説します。
QoS（優先制御）は「救急車」だと思えばいい
産業用ハブのカタログに必ず書いてある「QoS（Quality of Service）」。 直訳すると「サービスの品質」ですが、現場では「パケットの優先順位付け」と覚えます。
事務用ハブ（QoSなし）の世界
事務用ハブは「平等」な世界です。 YouTubeの動画データも、メールも、現場の重要な制御信号も、「来た順」に処理されます。
もし、誰かが大量のデータを流して回線が混雑（渋滞）したらどうなるでしょう？ 重要な「非常停止信号」であっても、「後ろに並んでください」と待たされます。 その結果、信号が遅れて通信タイムアウト（チョコ停）が発生します。
産業用ハブ（QoSあり）の世界
一方、産業用ハブは「えこひいき」をします。 EtherNet/IPなどの制御パケットには、あらかじめ「私は偉いデータです」というタグ（優先タグ）が付いています。
産業用ハブはこのタグを見ると、「おっと、救急車が来たぞ！ 道を空けろ！」と、動画データなどを一時停止させ、制御信号を最優先で通します。
オムロンのW4S1などには、本体に「QoS」と書かれた小さなスイッチ（DIPスイッチ）がついています。 パソコンで難しい設定をしなくても、このスイッチをパチっとONにするだけで「救急車優先モード」に切り替わります。 「設定が見える」というのは、現場にとって最大の安心材料です。
【現場の知恵】QoSスイッチを「あえてOFF」にすべき2つの瞬間
基本的には「ON（救急車モード）」で問題ありませんが、ベテランは以下の状況であえてスイッチをOFF（無効）にします。
1. EtherNet/IP以外の通信がメインの時
もし、そのラインで流れるのが「Modbus TCP」や「Socket通信（自作ソフト）」だけだった場合、EtherNet/IP用のQoS機能は邪魔になることがあります。 ハブが「お前はEtherNet/IPじゃないから後回しな！」と判断し、変な遅延が発生するリスクを避けるため、EtherNet/IPを使わないならOFF（平等）にするのがセオリーです。
2. トラブル原因を「切り分け」したい時
通信がおかしい時、「もしかしてハブが悪さをしてる？」と疑う場面があります。 そんな時、一時的にQoSをOFFにして症状が変わるか試します。「余計なことをさせない」ことで、原因を特定しやすくするテクニックです。
【現場メモ】どの通信が「優先タグ」を持ってるの？
産業用ハブが「自動でえこひいき」してくれる通信と、してくれない通信があります。
| 通信の種類 | 優先タグ（QoS） | ハブの挙動 | 代表的なメーカー |
| EtherNet/IP | あり | 自動で最優先される （救急車扱い） | オムロン、キーエンス、 ロックウェル |
| PROFINET | あり | 自動で最優先される （消防車扱い） | シーメンス、 フェニックス・コンタクト |
| Modbus TCP | なし | 平等に扱われる （一般車） | 三菱電機、横河電機、 多くの計装機器 |
| CC-Link IE | なし | 平等に扱われる （一般車） | 三菱電機 （小規模なリモートI/O等） |
| Socket通信 | なし | 平等に扱われる （一般車） | パソコン通信全般 |
※EtherNet/IPとPROFINET以外を使う場合は、ハブのQoS機能が効かない（または誤動作の原因になる）ことがあるため、DIPスイッチでOFFにするのが無難です。
恐怖の「ループ」を止める仕組み
現場で一番恐ろしいトラブル、それが「ループ」です。
ループとは？

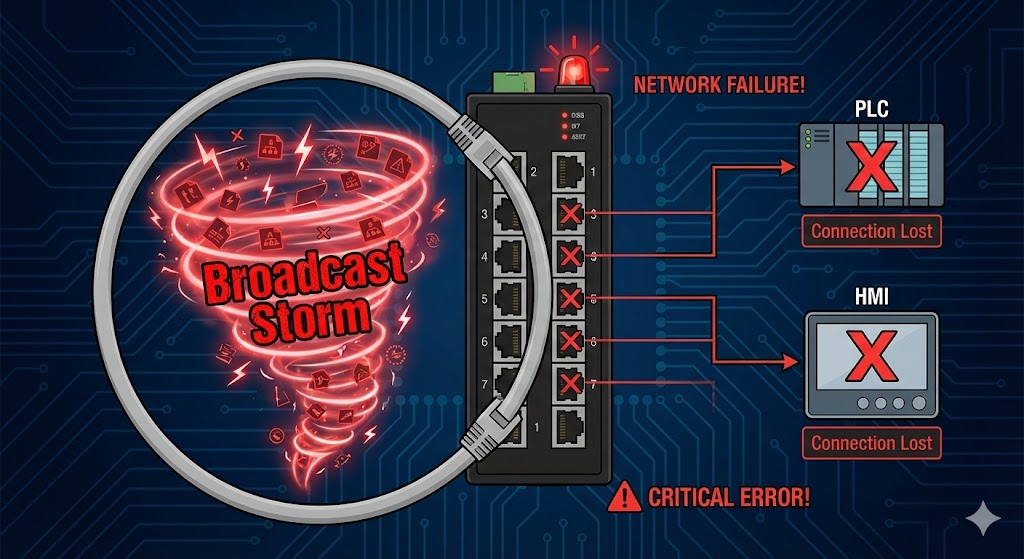

LANケーブルの両端を、同じハブに挿してしまうことです。「そんなバカなことしないよ」と思うでしょう？ しかし、現場ではよく起きます。
- 「配線がごちゃごちゃで、抜けたケーブルを適当な空きポートに挿したら、実は自分に戻っていた」
- 「2つのハブを、誤って2本のケーブルで繋いでしまった」
こうなると、データがハブの中で永遠にグルグル回り続け、「ブロードキャストストーム（データの嵐）」が発生します。 一瞬でネットワーク帯域が100%になり、接続されているPLCやタッチパネルが全て通信不能になります。
産業用ハブはどう防ぐ？
ここで注意すべきなのは、「アンマネージドスイッチには2種類ある」ということです。
- ① 普通のアンマネージド（安物）：【即死】
Amazonの安物や、産業用でも廉価版には検知機能がありません。 ループした瞬間、ネットワークがパンクして全ラインが通信不能（即死）になります。 - ② 高機能アンマネージド：【耐える】
カタログに「ブロードキャストストーム抑制」とある機種です。 ループを検知すると、溢れかえったデータを必死に捨てて（抑制して）、ネットワーク全体がダウンするのを防ぎます。
【重要】 あくまで「耐えている」だけです。 ループ自体を止めるわけではないため、ハブはずっと攻撃を受け続けている状態です。そのため、通信速度は遅くなりますし、エラーLEDは点滅し続けます。 「全滅は防ぐが、重傷」の状態だと思ってください。 - ③ マネージド（高機能版）：【止める】
ループを検知した瞬間に、「そのポートを自動的に遮断（シャットダウン）」します。 ループの原因を物理的に切り離すため、他の健全なラインは「無傷」で動き続けます。
「マネージドスイッチ」が必要になる境界線
「じゃあ、全部マネージドにすればいいの？」 予算があればそれが最強ですが、設定も大変ですし、価格も倍以上します。
現場での「選定の境界線」はここです。
① アンマネージド（設定不要タイプ）でいい場合
- 装置単体のネットワーク（PLCとタッチパネルとサーボ数台だけ）。
- トラブルが起きても、ケーブルを目視で追える規模。
② マネージド（設定必要タイプ）にすべき場合
- 工場全体のラインを繋ぐ基幹ネットワーク。
- カメラやPCなど、数十台の機器が繋がる場合。
- 「いつ、何時何分に通信が切れたか」をログに残したい場合。
特に重要なのが「トラブル箇所の特定」です。 アンマネージドだと「何かおかしい」までしか分かりませんが、マネージドならWebブラウザ上の管理画面で「ポート3番でエラーパケットが多発しています」と犯人を指名手配できます。
深夜のトラブル対応で、この機能に何度救われたか分かりません。
まとめ：仕組みを知れば「無駄な停止」は防げる
- QoS： 制御信号を「救急車」扱いして、混雑時でも遅れさせない機能。
- ループ検知： 配線ミスによる全ライン停止を防ぐ保険。
「たかがハブ」の中に、これだけの知恵が詰まっています。 前回紹介した「産業用ハブ」が高いのには、ちゃんと理由があるのです。
これからネットワークを構築する際は、ただケーブルを挿すだけでなく、「今、データがどう流れているか（救急車は通れるか？）」をイメージしてみてください。それだけで、設計の質はグッと上がります。
