「ノイズ対策として、ラインフィルタを入れました！ でも止まりません！」
そう泣きついてくる新人に、私はこう質問します。 「その箱の中身がどうなっているか、説明できる？」
もし「えっ？ ノイズを消す魔法の箱じゃないんですか？」という顔をしているなら、それがノイズが止まらない原因です。
市販のノイズフィルタは、正しく使えばあらゆるノイズを消し去る「万能兵器」として設計されています。 しかし、その「理屈（内部構造）」を理解せずに使うと、あなたの施工ひとつで、その機能を完全に殺してしまうことになります。
実務9年の電気設計者が、ノイズフィルタの中身を解剖し、なぜ現場での「結束バンド」や「DINレール」がNGなのか、物理的なメカニズムから解説します。
結論から言うと、フィルタの性能を引き出す鉄則は以下の3つです。
- 入出力を離す（結束バンドを切る）
- 塗装を剥がして直付けする
- フェライトコアは2回巻く
「なるほど、じゃあ念のためにコアを10回くらい巻けば最強ですね？」 そう思ったあなた、それが一番危険です。
実は、良かれと思って巻きすぎると、逆にノイズを引き込んでしまう「物理の落とし穴」が存在します。 たった一つの「黄金比（巻き数）」を知ってから、現場に向かってください。
「最強の箱」の中身を知れ
まず、フィルタの蓋を開けてみましょう（比喩です）。 我々が普段使うノイズフィルタの中には、「2種類のノイズ」を倒すための部品が、計算され尽くした配置で詰め込まれています。

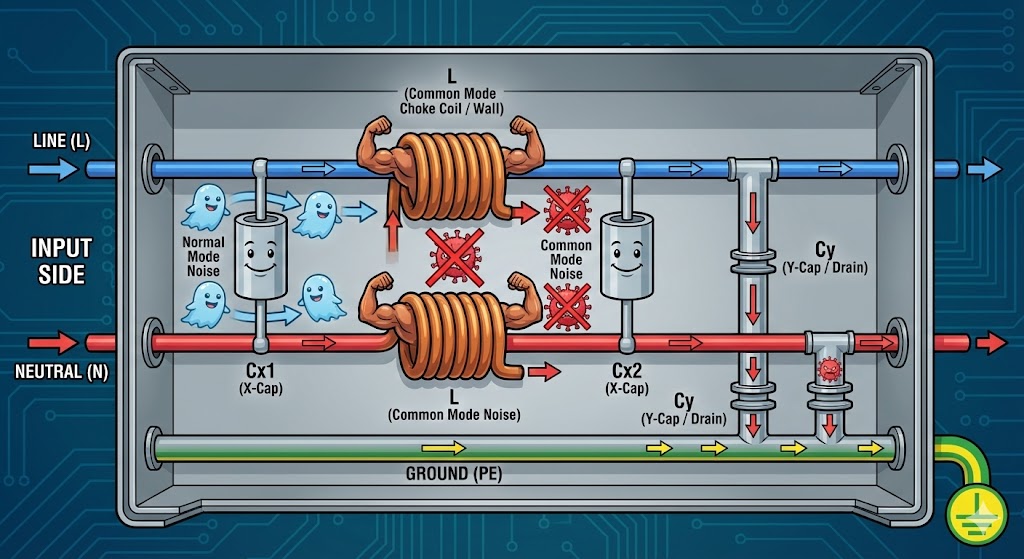

【最強の箱（ノイズフィルタ）の正体】
- Cx（Xコンデンサ）： 電線と電線の間（X）を繋ぐ部品。「ノーマルモードノイズ」をバイパスさせて消します。
- L（コモンモードチョークコイル）： 電線の通り道に置かれた「関所」。「コモンモードノイズ」の通行をブロックします。
- Cy（Yコンデンサ）： 電線とアース（Y）を繋ぐ部品。ブロックされて行き場を失ったコモンモードノイズを、アースへ逃がします。
つまり、この1台で「ノーマル（X）」も「コモン（Y）」も両方始末できるよう設計されているのです。 それなのに、なぜ現場では「効かない！」という悲鳴が上がるのでしょうか？
それは、設計者がこの「L（コイル）」と「Cy（Yコンデンサ）」の役割を理解せず、施工ミスによって無効化してしまっているからです。
なぜ「結束バンド」でコイルが死ぬのか？
フィルタの中で、コモンモード対策の主役となるのが「L（コモンモードチョークコイル）」です。 しかし、現場で9割の設計者が無意識にやる「配線の結束」が、これを台無しにします。
なぜ、束ねるとダメなのか？ 「Xコンデンサ」ではなく、なぜ「コイル」だけが死ぬのか？ その物理的な理由を、イメージで説明しましょう。
コイルは「壁」、結束バンドは「ハシゴ」
- L（コイル）＝「高い壁」
ノイズを通さないように、通り道に立ちはだかる壁（インピーダンス）です。 - 結束バンド＝「ハシゴ」
入力と出力を近づけることで、空気中の「浮遊容量（見えないコンデンサ）」というハシゴが架かります。
この状態でノイズが来るとどうなるか？
ノイズは、わざわざ苦労して壁（L）をよじ登ったり、掃除機（Cx）に吸われたりしません。 横にあるハシゴ（結束バンド部分）を使って、壁の向こう側（出力側）へヒョイッと飛び越えます。
これが、「バイパス（飛びつき）」現象です。 構造上、直列に入っている「L（コイル）」の効果が無効化され、結果としてフィルタ全体（Cx含む）がスルーされてしまうのです。
※一方、Cx（Xコンデンサ） は壁ではなく、線間をショートさせる「ドブ溝」の役割なので、バイパス被害の直接の対象ではありません。（もちろん、飛び越えられたらフィルタ全体の意味はなくなりますが）
【メーカーの警告】 「入出力配線を結束したり、近づけて配線すると……本来の減衰効果がなくなります」
出典：コーセル｜製品知識：ノイズフィルタの使用方法
【鉄則1】ハシゴを外せ
中身のコイル（壁）を活かしたければ、入出力は「水と油」のように離してください。
なぜ「DINレール」と「長い線」でYコンデンサが死ぬのか？
次に、「Cy（Yコンデンサ）」です。 こいつの仕事は、捕まえたノイズを「金属ケース」や「アース端子」から筐体アースへ逃がすことです。
しかし、ここで2つの施工ミスが、逃げ道を塞いでしまいます。
① DINレールは「頼りない吊り橋」
フィルタを「DINレール取り付け」していませんか？ DINレールは構造的に接触抵抗が高く、高周波ノイズにとっては「ガタガタの吊り橋」です。 これでは、Yコンデンサが捨てようとしたノイズがスムーズに流れず、フィルタ内に逆流します。
②アース線は「短さ」が命
さらに致命的なのが、アース端子から伸びる「アース線の長さ」です。

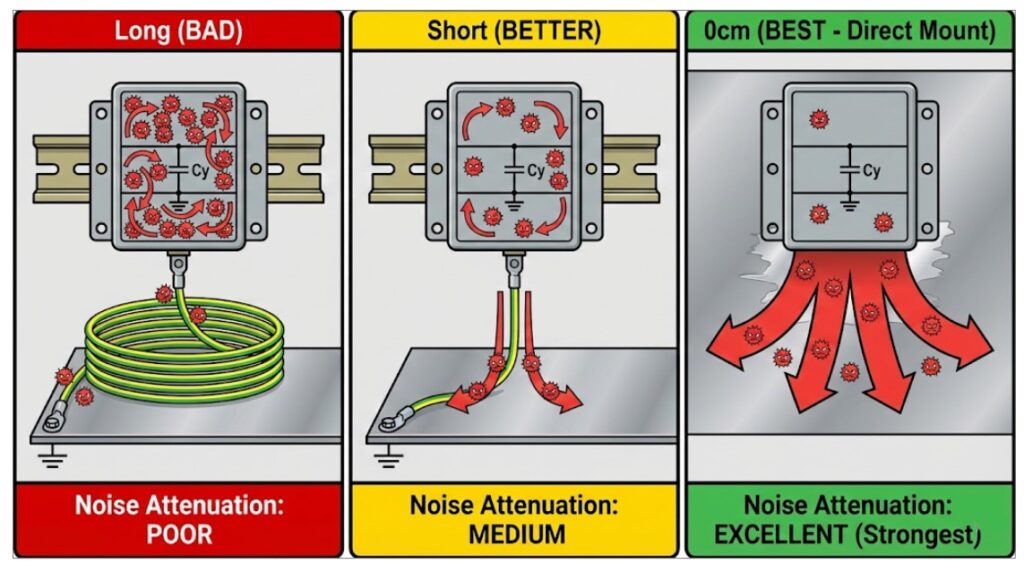

TDKラムダの技術資料に、アース線の長さ（L）とノイズ減衰量の関係を示した、衝撃的なデータがあります。
- L=20cm（線を20cm伸ばした）： ノイズが十分に落ちない。
- L=10cm（線を10cm伸ばした）： 少しマシになるが、まだ弱い。
- L=0cm（直付け）： 最強。 ノイズが劇的に落ちる。
出典：TDKラムダ｜電源ラインへのノイズ侵入と流出を防ぐ AC 電源用 EMC フィルタ
「L=0cm」とは、つまり「アース線を使わず、フィルタの底面（金属）を盤にベタ付けする」状態のことです。
高周波ノイズにとって、電線は長ければ長いほど「コイル（抵抗）」に化けます。 たった20cm横着して線を伸ばすだけで、その線は「ノイズを通さない壁」となり、Yコンデンサは機能不全に陥ります。
【鉄則2】塗装を剥がし、L=0cm（直付け）を目指せ Yコンデンサを機能させる条件は、以下の「最短ルート」を作ることだけです。
- 直付け（L=0cm）： DINレールは使わず、塗装を剥がして「面」で接触させる。これが物理的に最強です。
- 太く短く： 構造上どうしても線が必要な場合でも、太い線で極限まで短く落としてください。
「アースは電気のゴミ捨て場」です。 ゴミ捨て場までの道が遠かったり、詰まっていたりすれば、部屋（制御盤）がゴミ（ノイズ）だらけになるのは当たり前です。
フェライトコアは「コモンモード」への追撃砲
フィルタの理屈がわかれば、「フェライトコア」の正しい使い方も見えてきます。 これは、フィルタの「L（コイル）」と同じ働きをする追加パーツですが、実はただのコイルではなく「ノイズを熱に変えて焼き尽くす焼却炉（抵抗成分）」としての性質を持っています。
迷ったら「全線束ねて、2回巻く」
コモンモード（L成分）を強化したいので、使い方の正解はこうなります。
- 束ねる： 行きと帰りの線を全てまとめて通す。（コモンモード電流だけを磁束加算させて捕まえるため）
- 巻く： 巻き数（ターン数）の「2乗」でインピーダンス（阻止能力）が上がる。
【例】
- 1ターン（挟むだけ）： 12 = 1倍
- 2ターン（1回巻く）： 22 = 4倍
- 3ターン（2回巻く）： 32 = 9倍
「じゃあ、10回くらい巻けば最強ですか？」いいえ、ここに罠があります。
【注意１】巻きすぎると「ハシゴ」がかかる
巻き数を増やしすぎると、巻き始め（入口）と巻き終わり（出口）が物理的に近づいてしまいます。すると、ノイズフィルタの結束バンドと同じように、「浮遊容量（ハシゴ）」が発生し、高周波ノイズがコアを飛び越えてスルーしてしまうのです。
【注意2】コアは「発熱」する
忘れてはいけないのが、フェライトコアは「ノイズを熱に変えるヒーター」だということです。 ガンガンにノイズを吸っているコアは、それなりに熱を持ちます。
さらに、動力線を何重にも巻いて束ねるということは、「電線の放熱」を妨げる行為でもあります。 調子に乗ってグルグル巻きにすると、コア内部で熱が蓄積し、最悪の場合は電線の被覆を傷める原因になります。
【鉄則3】欲張るな、2〜3ターンが「黄金比」
電気的特性（ハシゴ防止）と、物理的安全性（放熱）の両面から、現場での最適解は「2ターン（1回巻き）」、スペースがあっても「3ターン（2回巻き）」までです。
それ以上巻くと、高周波特性が悪化するリスクがあります。「適度な距離感」こそが、ノイズ対策の極意なのです。
まとめ：道具に使われるな、道具を使え
- 理解： フィルタは「箱」ではない。XコンとYコンとコイルの集合体である。
- 施工： 束ねると「コイル」が死ぬ。アースが弱いと「Yコン」が死ぬ。
- 結論： 理屈を知らない施工は、どんな高級品もゴミにする。
「高いフィルタを買ったから安心」ではありません。 その中に入っている部品たちが、正しく働ける環境を作ってあげること。 「理屈（物理）」を理解した施工こそが、最強のノイズ対策なのです。
電源ラインはこれで完璧です。しかし、どうしても防ぎきれないノイズが、盤の奥深くにいる「アナログ信号」や「通信線」を狙っています。 最後の手段は、ケーブル自体に「護身術」を使わせることです。
次回、なぜ電線を「ねじる（ツイスト）」だけでノイズが消えるのか？ その物理的な種明かしをして、このシリーズを締めくくります。
