【PLC言語比較】ラダーは最強だが万能ではない。適材適所で選ぶ現場の勝ち筋

URLをコピーしました！

まず断言します。現場のトラブル対応において、ラダー図（LD）より頼りになる言語はありません。

モニターすれば電気がどこで止まっているか一目で分かる。現場の保全担当者から熟練の設計者まで、誰もが読める「共通言語」。この圧倒的な「現場力」において、ラダーの右に出るものは存在しないのです。

だから、あなたが今、必死にラダーを覚えているのは100%正しい。これからもしばらくは、プログラムの主役は間違いなくラダーであり続けます。

しかし、ラダーは決して「万能」ではありません。

9年の設計経験の中で、私は何度も「ラダーの限界」という壁にぶつかりました。
複雑な数値計算や、何十工程にも及ぶ自動運転フローを、無理やりラダーで書こうとしていませんか？

それは、「ノコギリ一本で家を建てようとしている」のと同じです。切ることはできても、釘は打てない。結果、何千行ものスパゲッティコードが生まれ、あなたの貴重な時間がバグ取りに消えていくことになります。

そこで知っておくべきなのが、ラダーを助ける「4つのスペシャリスト」の存在です。

国際標準（IEC 61131-3）には、ラダー以外にも強力な「武器」が用意されています。ラダーが苦手な処理を、ラダー以上に鮮やかに解決してくれる「頼れる相棒（パートナー）」たちです。

今回は、それぞれの言語の「正体（スペック）」と、現場で迷わないための「使い分けの基準（適材適所）」を解説します。

国際標準（IEC 61131-3）の5つの言語

1. LD（ラダー図）：Ladder Diagram

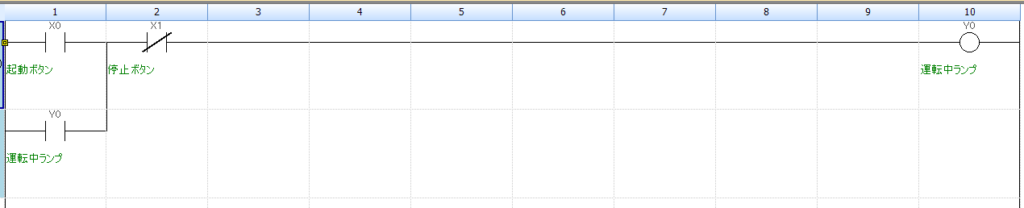

ラダー図（LD）による自己保持回路とインターロックの記述例。起動ボタンと停止ボタンで運転中ランプを制御する基本的なリレー回路。

【どんな言語？】
電気のリレー回路を模した言語です。左右の母線の間に接点（スイッチ）とコイル（出力）を配置し、ハシゴ（Ladder）のような形状でロジックを組みます。

【イメージ】
「電気が左から右へ流れる」という物理法則を画面上で再現したもの。

メリット（強み）：
- 視認性最強: 「どの接点が切れているから電気が流れないのか」が一目でわかります。トラブルシューティングにおいて、これより優れたツールはありません。
デメリット（弱点）：
- 計算が苦手: 複雑な数式を書くと、回路が巨大化し、解読困難になります。
【現場の鉄則】
- 「インターロック」「I/O制御」は迷わずこれを使え。
- 保全担当者が見る画面は、必ずラダーで書くのが一番です。

2. ST（ストラクチャード・テキスト）：Structured Text

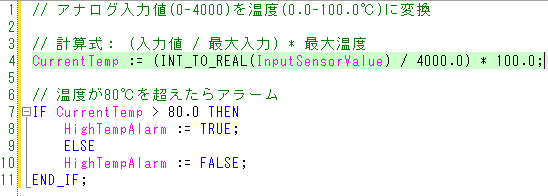

ST言語（ストラクチャード・テキスト）によるアナログ入力値の温度変換（スケーリング）プログラム例。複雑な計算式とIF文によるアラーム判定を記述。

【どんな言語？】
パソコンのプログラミング（C言語やPascal）に似た、テキスト形式の言語です。IF...THEN や A := B + C; のように、文章で処理を記述します。

【イメージ】
エクセルの数式や、一般的なプログラミングコード。

メリット（強み）：
- 演算処理に強い: 複雑な四則演算、三角関数、文字列操作などを、たった数行の数式で簡潔に書けます。ラダーなら数十行かかる処理が、5行で終わることもザラです。
デメリット（弱点）：
- 流れが見えにくい: 文字の羅列なので、モニター時に「今の状態」を直感的に把握するのが困難です。とっさのトラブル対応には向きません。
【現場の鉄則】
- 「計算機」として使え。
  複雑な演算やデータの並べ替えが必要な時だけ、この言語を呼び出してください。

3. SFC（シーケンシャル・ファンクション・チャート）：Sequential Function Chart

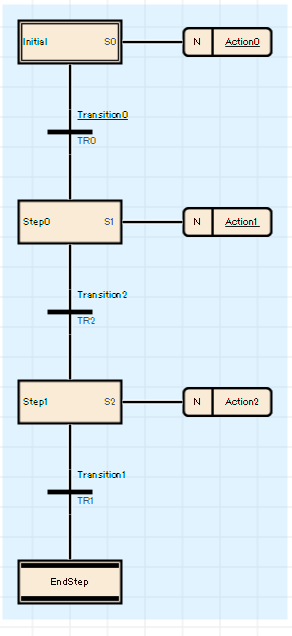

SFC（シーケンシャル・ファンクション・チャート）による自動運転フローの記述例。初期状態からステップ順に処理が進む工程管理の構造。

【どんな言語？】 処理の流れ（順序）を記述するための言語です。「箱（ステップ）」と「線（トランジション）」を組み合わせ、フローチャートのように記述します。

【イメージ】 業務フロー図や、スゴロクの盤面。「次はここへ進む」という矢印が見える。

メリット（強み）：
- 「工程（フロー）」が一目瞭然: ラダーで順序制御（ステップ回路）を組むと、自己保持やセット/リセット命令、工程歩進用の内部リレー管理などが複雑に絡み合い、解読に時間がかかります。SFCなら、「今どこにいて、次はどこへ行くか」が見たままの図になります。
- デバッグが早い: 「吸着工程で止まっている」ということが一瞬で分かるため、トラブルの原因調査範囲を即座に絞り込めます。
デメリット（弱点）：
- 「常時監視」には工夫が必要 : SFCは基本的に「現在アクティブな箱（ステップ）」の中身を実行する言語です。そのため、「非常停止」や「エリアセンサー検知」のような「いつ何時でも即座に反応しなければならない処理」をSFCの中に組み込むには、構成上の工夫が必要になります。
【現場の鉄則】
- 「工程管理（メインルーチン）」に使え。
  装置が今、どの工程にいるかを見失わないための「地図」として活用します。

4. FBD（ファンクション・ブロック・ダイアグラム）：Function Block Diagram

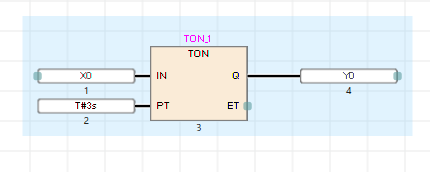

FBD（ファンクション・ブロック・ダイアグラム）によるオンディレイタイマー（TON）の配置例。入力信号と時間を配線のみで機能させる記述。

【どんな言語？】 機能を持った箱（ファンクションブロック）を配置し、それらを線（ワイヤー）で繋いで信号の受け渡しを記述する言語です。

【イメージ】 電子回路図や、オーディオ機器の配線。「信号が左から入り、加工されて右から出る」。

メリット（強み）：
- データの流れ（Flow）が見える: 数値がどう変化していくか、どこで判定されているかが視覚的に追えます。
デメリット（弱点）：
- 中身が「ブラックボックス」になる：ここが最大の落とし穴です。「アナログ入力」という箱があっても、その中身が「4-20mA設定」なのか「1-5V設定」なのか、箱の外側からは分かりません。 「中身を理解せずに使うと事故る」、「他人の作ったFBは信用できない（中身の解析が必要）」というリスクがあります。
【現場の鉄則】
- 「標準化（ライブラリ化）」できた時だけ使え。
  中身が完全に保証され、ドキュメント（説明書）が完備された「メーカー純正の箱」や「社内標準の箱」を使う分には最強です。しかし、その場の思い付きで自作FBを乱立させると、後任者が地獄を見ます。

5. IL（インストラクション・リスト）：Instruction List

IL（インストラクション・リスト）によるプログラミング例。LD（ラダー図）と同じ自己保持回路をニーモニック（命令語）のリスト形式で記述したもの。

【どんな言語？】 LD X0, ANI X1, OUT Y0 のように、命令語をリスト状に並べた言語です。アセンブリ言語に似ています。

【現場の鉄則】
- 忘れろ。
- かつてメモリが少なかった時代の遺産です。現代のPLC開発においては、可読性が低いため推奨されません。知識として「昔はあったんだな」と知っていれば十分です。

どこで何を使う？現場の「使い分け」マトリクス

それぞれのスペックが分かったところで、具体的な設計シーンに落とし込みます。迷った時は、この表を見て「◎（最も適している）」の言語を選んでください。

現場のタスク（作業）	LD(ラダー)	ST(テキスト)	SFC(チャート)	FBD(ブロック)
① インターロック・I/O制御	◎ 最強	△ 不向き	× 不適	△ 作画手間
② 自動シーケンス (工程管理)	△ 記述量増	○ CASE文	◎ 専用	× 不適
③ 計算・データ処理 (演算)	△ 記述量増	◎ 最強	－ (枠組み)	○ 可読性次第
④ トラブル対応 (視認性)	◎ 論理最強	× 見えない	○ 工程最強	◎ 流れ最強

※ IL（インストラクションリスト） は、現代の設計ではほとんど使用しないため除外しています。

【解説】なぜその評価なのか？各言語の「得意なデータの扱い方」

なぜ、この評価になるのか？その理由は、各言語の「得意なデータの扱い方」が違うからです。

① インターロック・I/O制御（反射神経）

「安全カバーが閉じていて、かつ原点位置にいる時だけ起動する」といった、設備の安全性と挙動を決めるAND/OR論理です。

LD（ラダー）：◎ 電気回路図（展開接続図）との親和性が最も高く、論理構造を視覚的に把握しやすいからです。「A接点」と「B接点」を組み合わせたインターロック回路を記述するにおいて、ラダー以上に直感的でミスが少ない言語は存在しません。
ST（テキスト）：△ IF (SafetyCover AND OriginPos)... と書けますが、条件が増えてくるとテキストでは「どの条件が優先されているか」が一目で分からなくなります。

② 自動運転のシーケンス制御（工程管理）

「吸着」→「上昇」→「搬送」と進む制御のことです。

SFC（チャート）：◎ 「仕様書のフローチャート」をそのまま実装できるため、工程の抜け漏れや順序ミスが視覚的に発見しやすいからです。
LD（ラダー）：△ 最も一般的な手法ですが、工程が増えるたびに自己保持回路が増殖し、「インターロック条件」と「工程進行条件」が混ざって解読不能になります。修正時のバグ混入リスクが高いため「△」です。

③ 複雑な計算・データ処理（頭脳処理）

「(A + B) ÷ C」のような四則演算や、三角関数、データの並べ替えなどを想像してください。

ST（テキスト）：◎ 「関数電卓」と同じ感覚で扱えるからです。数式をそのまま1行で書けます。
LD（ラダー）：△ ラダーは「1行1命令」が原則です。計算の途中経過を保存するための「無駄なレジスタ（一時メモリ）」と「行数」を大量に消費します。式が複雑になればなるほど、回路図は肥大化し、計算の流れが見えなくなります。

④ 視認性・トラブル対応（保全が見る画面）

機械が止まった時、保全担当者は「どう書かれているか（①）」には興味がありません。「どこで止まっているか（結果）」だけを知りたいのです。

LD（ラダー）：◎ 「左から右へ電気が流れる」というモデルにより、どこで信号が途絶えているかが一瞬で判別できます。
FBD（ブロック）：◎ ①で作るのは面倒（△）でしたが、見る分には最強です。数値や信号の流れが線で見えるため、どこで値がおかしくなったかが直感的に分かります。
ST（テキスト）：× テキストの羅列であるため、モニターしても変数の現在値が表示されるだけで、「論理の繋がり」が見えません。トラブル対応でSTを見せられた保全担当者は困り果ててしまいます。

まとめ

ここまで、5つの言語の特徴と使い分けについて解説してきました。最後に、この記事の結論をまとめます。

「論理（ON/OFF）」を見るなら、ラダーに勝るものはない。
「数式（計算）」を書くなら、STが圧倒的に早い。
「時間（工程）」を管理するなら、SFCが地図になる。
「データ（流れ）」を追うなら、FBDが最強の武器になる。

これら全てを理解した上で、適材適所で組み合わせる（ハイブリッド設計する）のが、現代のプロフェッショナルな設計です。

例えば、「全体の工程管理は SFC で行い、
各工程の中身の複雑な計算は ST で処理し、
最終的な安全回路と出力制御は LD でガチガチに固める」

このように言語を使い分けることで、プログラムは見違えるほどシンプルになり、バグは減り、何より「あなた自身の残業時間」が劇的に減ります。

ラダー一本で戦うのも、職人芸として素晴らしいことです。しかし、それではいつか「ラダーの限界」が、あなたの技術の限界になってしまいます。

現場の主役である「ラダー」を守り、活かすためにこそ、優秀なスペシャリスト（ST, SFC, FBD）たちを使いこなしてください。それが、現場で信頼される設計者への最短ルートです。
