「計算通りにブレーカーを選んだはずなのに、電源を入れた瞬間にバン！と落ちてしまった…」
制御盤のテスト運転で、一度は経験する冷や汗もののトラブルです。 トランス（変圧器）の容量から単純に定格電流を計算し、ギリギリのブレーカーを選んでしまうと、「励磁突入電流」という見えない罠にハマり、設備が立ち上がらなくなります。
実務9年の電気設計者として数々の図面を見てきた私が断言しますが、トランス回路の保護は「一次側は突入電流から逃げること」「二次側は配線と機器を確実に守ること」と、前後で設計思想が180度異なります。
結論から言うと、一次側は「高インスト品か容量2.5倍等」で突入電流をやり過ごし、二次側は「電線の許容電流とトランス定格」を基準に確実に保護するのが絶対の鉄則です。
本記事では、初心者が陥りやすい一次側の「危険な選定ミス」と私が実務で推奨する最適解、そして二次側の配線保護および極数（2P1E/2P2E）の正しい選び方を徹底解説します。
この記事を読めば、もう電源投入時の「バン！」という音に怯えることなく、自信を持って安全なトランス回路の設計ができるようになります。
なぜトランスは「一次側」と「二次側」で選び方が違うのか？

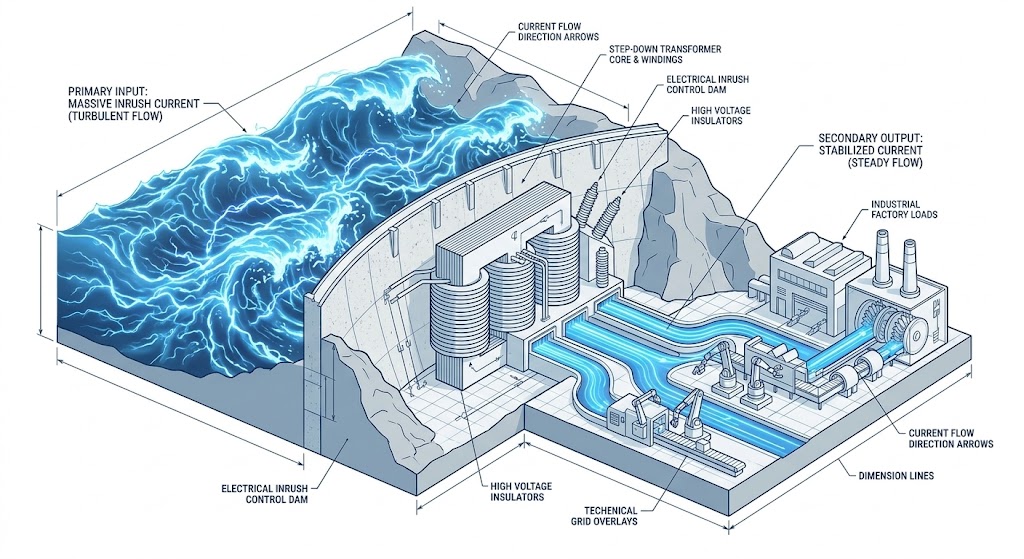

ブレーカーを選定する際、トランス（変圧器）を単なる「1つの負荷」として捉えてはいけません。盤内におけるトランスは、電圧を変換するための「ダム」のような存在です。
ダムの上流（一次側）と下流（二次側）では、電気の性質も守るべき対象も全く異なります。
- 一次側（入力側）： トランスそのものを動かすための回路です。 電源を入れた瞬間に巨大な「突入電流」が流れるという特殊な性質があるため、「異常ではない一瞬の大電流で、ブレーカーが勝手に落ちないようにする（不要トリップの回避）」ことが求められます。
- 二次側（出力側）： トランスで変換された後の電気を、各制御機器へ配る回路です。 ここでは突入電流は関係なく、「ショートや過負荷が起きた際、電線やトランスが燃える前に確実に電気を遮断する（過負荷・短絡保護）」ことが求められます。
このように、一次側は「鈍感さ」、二次側は「確実さ」という正反対の性能が求められるのです。
一次側ブレーカーの鉄則：「励磁突入電流」を回避せよ
トランスの一次側ブレーカー選定において、最も恐ろしいのが「励磁突入電流」です。

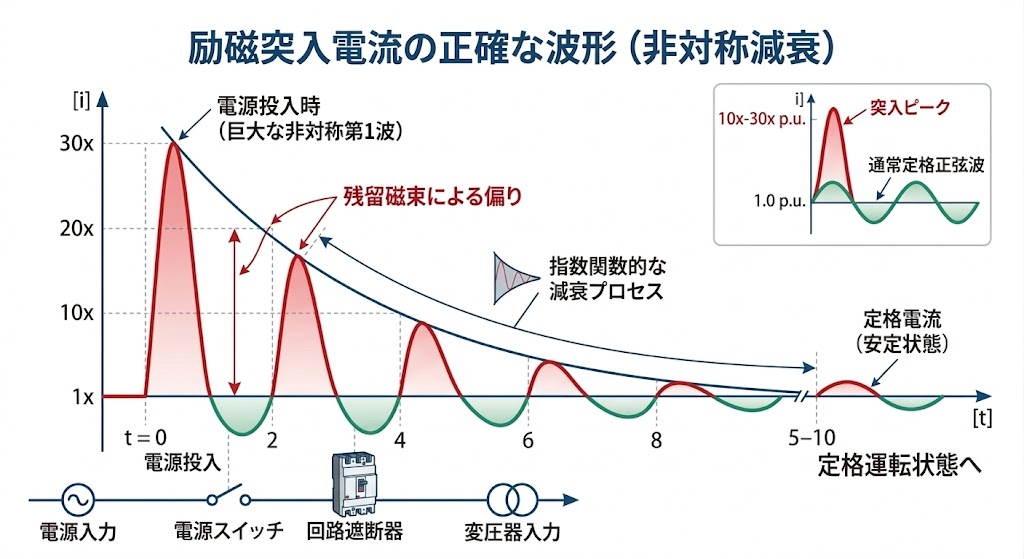

電源を投入した瞬間、トランスには定格電流の10倍超に達する巨大な波高値を持つ電流が第1波として流れることがあります。
さらに、容量が小さいトランスほど定格電流に対する突入電流の「倍率」が高くなる傾向があり、小容量品では実に定格の30倍超の倍率になることもあります。
「定格10Aだから、15Aの標準ブレーカーでいいだろう」と安易に選定すると、この一瞬の突入電流で「短絡（ショート）だ！」と誤検知し、電源を入れるたびに即座にトリップしてしまい、いつまで経っても装置のテスト運転すら開始できなくなります。
この問題を解決するための「初心者がやりがちな失敗例」と、私が実務で行う「2つの対策」を解説します。
❌ 失敗例：MCCBの「モーター保護用」を安易に流用する（原則NG）
「モーター用なら突入電流に耐えられるだろう」と、MCCB（配線用遮断器）のモーター保護用ブレーカーをトランスに流用してしまうのは、実務上リスクが高いです。
確かにモーター保護用ブレーカーは、モーターの始動電流（定格の6〜8倍程度）に耐えるために標準品よりは高い閾値を持っています。
しかし、製品によってはトランスのさらに巨大な励磁突入電流（波高値で10倍〜30倍超）に耐えうるほど瞬時引きはずし電流値が高く設定されていないことがあり、結局は誤トリップを引き起こす危険性があります。
カタログの特性曲線を完全に読み解けない限り、安易な流用は避けてください。
⭕️ 対策①：盤内のポジションに合わせて「D特性」か「高インスト」を選ぶ（第一選択）
私が最も推奨するスマートな最適解です。突入電流から逃げるには、盤内のポジション（主幹か分岐か）に合わせて以下の専用品を選びます。
- 分岐回路（MCB）の場合：
MCB（ミニチュアサーキットブレーカー）を使用する場合は、瞬時引きはずし電流値が「定格の10〜20倍」と高く設定されている「D特性」を選んでください。これは規格上、トランスの突入電流に耐えられるよう設計されたものです。
▶︎ 【MCBのD特性など、特性カーブの違いについてはこちらの記事で解説しています】 - 大容量回路（MCCB）の場合：
MCCBを使用する場合は、モーター用ではなく「高インストブレーカ（変圧器一次側用）」を選んでください。これは定格電流はそのままに、瞬時の閾値だけをトランス用に極めて高く（定格の十数倍〜20倍前後に）設定した専用製品です。
これらを選べば、ブレーカーのアンペア数を無駄に大きくすることなく、電源投入時の不要トリップだけを回避できます。一次側の配線サイズも原則変えずに済むため、コストダウンと省スペース化に直結します。
⭕️ 対策②：標準品なら「単相2.5倍・三相2倍ルール」を適用する
専用品が手元になく、どうしても標準ブレーカー（C特性など）を使用しなければならない場合は、ブレーカー自体のアンペア数を意図的に大きくして突入電流をやり過ごします。
業界標準のセオリーとしては、単相トランスなら定格電流の「約2.5倍」、三相トランスなら「約2倍」の容量を持つ遮断器を選ぶことで対応します。
【💡なぜ単相と三相で倍率が違うのか？】
この倍率は、現場の勘ではなく「トランスの物理構造」と「標準ブレーカーの限界」から導き出された実務上の経験則です。
理由①：単相と三相で「突入電流の最大値」が根本的に違う
トランスの励磁突入電流は、電源を入れた瞬間の電圧の角度（0Vの瞬間が最悪）で決まります。
- 単相トランスの場合（最大30倍超）： 鉄心（磁気回路）が独立しているため、最悪のタイミングで投入されると鉄心がドップリと磁気飽和し、定格の20倍〜30倍というとんでもないピーク電流が流れます。
- 三相トランスの場合（最大20倍程度）： 3つの相が鉄心を共有して磁束を打ち消し合うため、最悪のタイミングでもピークは15倍〜20倍程度に抑え込まれます。
理由②：標準ブレーカーの限界を「容量」で強引にカバーする
標準的なブレーカー（C特性など）の瞬時引きはずし閾値は、規格上「定格電流の5〜10倍程度」と幅があります。三相（20倍）や単相（30倍）の突入電流に対し、標準品をそのまま使うと確実に落ちます。 そこで、ブレーカーの容量自体を「2倍」や「2.5倍」に大きくすることで、閾値の絶対値を引き上げ、強烈なピーク波形を強引にやり過ごしているのです。 しかし、この倍率はあくまで経験則です。製品によって閾値にバラつきがあるため、厳密には「動作特性曲線」を細かく確認する手間が発生します。だからこそ、その手間とリスクを省ける専用品（高インストやD特性）が第一選択になるわけです。
【⚠️注意：配線サイズという代償】
この「容量で逃げる」手段をとった場合、原則として一次側の配線サイズも、大きくしたブレーカーの容量に合わせて太くする必要があります（電線の許容電流 ≧ ブレーカー容量）。 定格10Aのトランスに25Aのブレーカーを付けたなら、一次側の電線は25Aに耐えうる太さが基本となります。
二次側ブレーカーの鉄則：「配線の太さ」と「トランス」を確実に守る
一次側で無事に電源を投入できたら、次は二次側です。 二次側ブレーカーの使命は、末端でショートなどの異常が起きた際に、盤内の配線が燃えるのを防ぐことと、トランス自身が過負荷で焼損するのを防ぐことです。
「トランスの定格」と「電線の許容電流」の両方を満たす容量で選ぶ
二次側のブレーカーは、トランスの最大出力電流をただ超えなければ良いというものではありません。 重要なのは、「トランスの定格容量」と「そのブレーカーの下に繋がっている電線の太さ（現場での許容電流）」の両方を守り切れるかという点です。
たとえば、二次側が定格10A出力のトランスで、接続する電線にKIV 1.25sqを使用するとします。1.25sqのカタログ上の標準許容電流は「19A」です。 しかし、熱がこもる制御盤内のダクトに何本も束ねて配線すると、法令（電技解釈）で定められた電流減少係数により、実質的な許容電流はガクッと落ちます。
そのため私は実務上、あらゆる悪条件を想定した「魔法の係数0.5」を掛けて約9.5Aと見なします。この場合、トランス定格（10A）と電線の現場許容電流（約9.5A）の両方を下回るように、安全を見て10A以下（理想はより小さな容量）のブレーカーを選定しています。 定格以上のブレーカーを接続してしまうと、過電流時に電線だけでなく、高価なトランス自体も熱で焼損するリスクがあります。
【なぜ「0.5」を掛けるのか？】
法令上の減少係数と、私が実務で「0.5」という安全側の係数を用いる明確な根拠については、以下の記事で徹底解説しています。盤を燃やさないための必須知識ですので、確認してください。
▶︎カタログ値は信じるな！電線許容電流の罠と「魔法の係数0.5」
初心者が迷う極数選び：2P1Eと2P2Eの違い
単相のトランス二次側回路において、設計初心者が必ず「？」となるのがブレーカーの極数です。カタログを見ると「2P1E」と「2P2E」が存在します。
- 2P1E（2極1素子）： 2本の線のうち、片側（1線）だけに過電流を検知するセンサーが入っているタイプ。
- 2P2E（2極2素子）： 2本の線の両方（2線とも）に過電流を検知するセンサーが入っているタイプ。
【現場での使い分けの絶対ルール】
この使い分けは、内線規程によって明確に定められています。 トランスの二次側において、片方の線を接地（アース）して使用する回路のうち、「対地電圧が150V以下（例：AC100V回路など）」の条件を満たす場合に限り、安価で小型な「2P1E」を使用することができます。
（※接地されていない電圧線側にだけセンサーがあれば異常を検知できるため。必ず電圧線を素子のある極に接続してください。）
一方、二次側が非接地の場合、または対地電圧が150Vを超える場合（例：単相AC200Vの接地回路など）は、どちらの線に地絡や短絡が起きるか分からない、あるいは法律上の制約により、両方を監視できる「2P2E」を使用するのがルールです。
まとめ：トランス保護は「前後で別の顔」を持たせる
トランス回路のブレーカー選定における要点をまとめます。
- 一次側： モーター用は原則NG。「高インストブレーカ」を選ぶか、標準品の容量を単相2.5倍/三相2倍に増やして配線を太くする（不要トリップ回避）。
- 二次側： 「トランス定格」と「配線が持つ現場での許容電流（係数0.5等）」の両方を満たす容量を選び、接地方式と電圧によって極数（2P1E/2P2E）を使い分ける（機器・配線保護）。
トランスは盤内の心臓部の一つです。
「とりあえずアンペア数が合っていればいい」という安易な選定は、立ち上げ時の致命的なトラブルや、最悪の場合は盤の焼損に直結します。
今回解説した「一次側と二次側の役割の違い」をしっかりと頭に入れ、根拠のある安全な設計を行ってください。
