制御盤の設計や、現場での改造工事。「このモーター、何sqの電線を使えばいいんだっけ？」といちいち計算するのは面倒ですよね。
この記事では、数々の制御盤設計を手掛けてきた実務9年の現場エンジニアの視点で、現場で最もよく使う「KIV / IV線（600Vビニル絶縁電線）」の許容電流と、選定すべきブレーカー容量をまとめました。
ネットに落ちている一般的な表（30℃・空中配線）は、制御盤の中では「甘すぎて危険」です。 本記事の表は、カタログ値ではなく、熱がこもる盤内環境（係数0.5）を基準にした安全設計ガイドです。
特に「5.5sqに30Aブレーカー」を使おうとしている人は、記事後半の【重要】警告を必ず読んでください。条件によっては電線が発火します。
⚠️ この表の「前提条件」について（重要）
ネットに落ちている一般的な表（30℃・空中配線）は、制御盤の中では「甘すぎて危険」です。 本記事の表は、現場基準に合わせて以下の厳しい条件で算出しています。
- 周囲温度： 40℃（熱がこもる盤内を想定）
- 配線方法： ダクト格納（放熱が悪い状態）
- 安全係数： カタログ値 × 0.5（電流減少係数）
「カタログ値（2sq=27A）と全然違う！」と思った方。 それはカタログが「理想環境」だからです。盤内でカタログ値を信じると火災の原因になります。

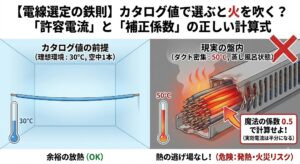

なぜ「係数0.5」なのか？なぜカタログ値ではダメなのか？ その「衝撃の根拠」と「計算ロジック」は、こちらの記事で詳しく解説しています。
迷ったら、安全側に倒した以下の表に従ってください。
制御回路・小容量（0.5sq 〜 2.0sq）
センサー電源や、小さなモーター、制御電源などはここを見ればOKです。
| サイズ / 用途 | カタログ値 (30℃・空中) | 現場の許容電流 (40℃・ダクト) ※係数0.5適用 | 推奨ブレーカー |
| 0.5 sq ／センサー・リレー | 12 A | ➡ 6 A | 5 A |
| 0.75 sq ／ソレノイド・表示灯 | 15 A | ➡ 7.5 A | 5~10 A |
| 1.25 sq ／制御電源・AC100V | 19 A | ➡ 9.5 A | 10 A |
| 2.0 sq ／コンセント・PC用 | 27 A | ➡ 13.5 A | 10~15 A |
🛑 ここがポイント！
- 「ニスケ（2sq）には20Aブレーカー」はNGです！ダクト内では2sqは13.5Aまでしか保証できません。20A流すと過熱します。必ず15A以下のブレーカーを選定するか、電線を3.5sqに上げてください。

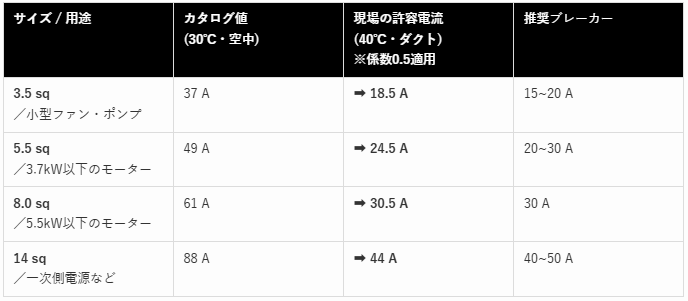

動力回路・中容量（3.5sq 〜 14sq）
ここからは三相モーターなどの動力系です。
| サイズ / 用途 | カタログ値 (30℃・空中) | 現場の許容電流 (40℃・ダクト) ※係数0.5適用 | 推奨ブレーカー |
| 3.5 sq ／小型ファン・ポンプ | 37 A | ➡ 18.5 A | 15~20 A |
| 5.5 sq ／3.7kW以下のモーター | 49 A | ➡ 24.5 A | 20~30 A |
| 8.0 sq ／5.5kW以下のモーター | 61 A | ➡ 30.5 A | 30 A |
| 14 sq ／一次側電源など | 88 A | ➡ 44 A | 40~50 A |
🛑 ここがポイント！
- 5.5sqでブレーカー定格30Aは「ギリギリ」です。例えば28A流れるとするとブレーカーは落ちないのに電線が過熱します。定格30Aフルに流し続けるような回路では、安全を見て8sqに上げるのがプロの選択です。
【重要】なぜ「5.5sqに30A」は危険なのか？（保護協調の逆転）
この表を見て、「あれ？ 普段5.5sqに30Aのブレーカーを使ってるけど…」と思った方もいるかもしれません。 実はそれ、「条件によっては燃える」非常に危険な組み合わせです。
その理由を、電気設計で最も恐ろしい「保護協調の逆転現象」で解説します。
1. ブレーカーが電線を守れない！
先ほどの「現場の安全係数（0.5）」で計算してみましょう。
- 5.5sqの限界（盤内）： 24.5 A
- ブレーカー容量： 30 A
もし、この回路に「28A」の電流が流れ続けたらどうなるでしょうか？
- ブレーカー（30A）： 「まだ30A行ってないから正常だね！」と電気を通し続けます（落ちません）。
- 電線（限界24.5A）： 「熱い！限界超えてる！」と発熱し、被覆が溶け始めます。
- 結果： ブレーカーが落ちる前に、電線から煙が出るか発火します。
これが「保護協調が取れていない（逆転している）」状態です。
2. なぜ現場ではよく見かけるの？
「でも、メーカーの制御盤でも5.5sqに30Aが付いていることあるよ？」 それは、「負荷の性質」を理解した上で、限定的に使っているからです。
- ⭕️ プロがやる限定ケース（モーター負荷など）
- 「普段は15Aしか流れないが、起動した瞬間だけドカンと電流が流れる」ような場合。
- 平均すれば電線の限界を超えないため、許容されます。
- ❌ やってはいけないケース（ヒーター・一次側など）
- 「ずっと25A〜28A流れっぱなし」という場合。
- これは完全にアウトです。電線が焦げます。
3. 迷ったら「8sq」が正解
いちいち「これはモーターだから…」と考えるのがリスクなら、最初から8sqを選定してください。
- 8sqの限界（盤内）： 30.5 A
- ブレーカー容量： 30 A
これなら「電線の限界 ＞ ブレーカー」となり、万が一31A流れても、電線が燃える前にブレーカーが確実に遮断してくれます。
⚠️ 注意点
- 盤内温度が50℃を超える場合：ファンが壊れている、夏場の屋外盤など、過酷な環境ではこの表でも危険です。さらにワンサイズ太い電線を選んでください。
- HIV線（耐熱電線）の場合：許容電流が上がりますが、ブレーカー容量（端子台の定格）がボトルネックになることが多いので、基本的にはこの表（KIV基準）に合わせておくと間違いありません。
