「電気図面が暗号にしか見えない」 「線が多すぎて、どこを見ていいかわからない」
そんな新人エンジニアのあなたへ。 図面が読めないのは、あなたの頭が悪いからではありません。「実物（箱の中身）」のイメージが湧いていないからです。
回路図はあくまで「抽象的な設計図」です。 しかし実際の制御盤には、機械の「脳」や「心臓」といった重要パーツが、明確なルールに基づいた「街（シティ）」のように整然と配置されています。
実務経験9年の電気設計者として断言しますが、図面を読む近道は「記号の暗記」ではなく「配置（住所）の理解」です。
この記事では、難解な回路図を一旦脇に置き、制御盤という「箱の中の地図」を画像やイメージを使って分かりやすく解説します。 これさえ頭に入れば、明日から盤を見る目が変わり、図面の意味がスルスルと入ってくるようになります。
結論から言うと、制御盤は「上・中・下」の3つのエリアで構成されています。
ただし、教科書通りのルールを覚えただけでは不十分です。 実は現場には、プロだけが知っている「配置の裏ルール（ノイズと熱の戦い）」が存在します。記事の後半では、そこまで踏み込んで解説します。
そもそも「制御盤」とは何か？
中身を見る前に、そもそも「制御盤」とは何のためにあるのでしょうか？ 一言で言えば、「機械（ロボット）の頭と胴体」です。
工場のラインで動いているモーターやアームは、人間でいう「手足」に過ぎません。 それらを動かすために必要な「生命維持装置」は、すべてこの制御盤という箱の中に集約されています。
- 重要臓器の塊（バイタル）： ここには、考える「脳（PLC）」と、血液（電気）を送り出す「心臓（電源）」の両方が収納されています。
- 鉄壁の防御（アーマー）： 工場の中は、ホコリ、油、湿気で溢れています。剥き出しでは一瞬で壊れてしまう繊細な臓器を、頑丈な鉄の箱で守っているのです。
つまり、あなたがこれから開けようとしている扉は、機械の「命そのもの」が入っている場所を開けるのと同じくらい、慎重さが求められる行為なのです。
制御盤の「住所」にはルールがある
制御盤の扉を開けると、無数の部品が並んでいますが、これらは適当に配置されているわけではありません。 大きく分けて「上・中・下」の3つのエリアに分かれています。

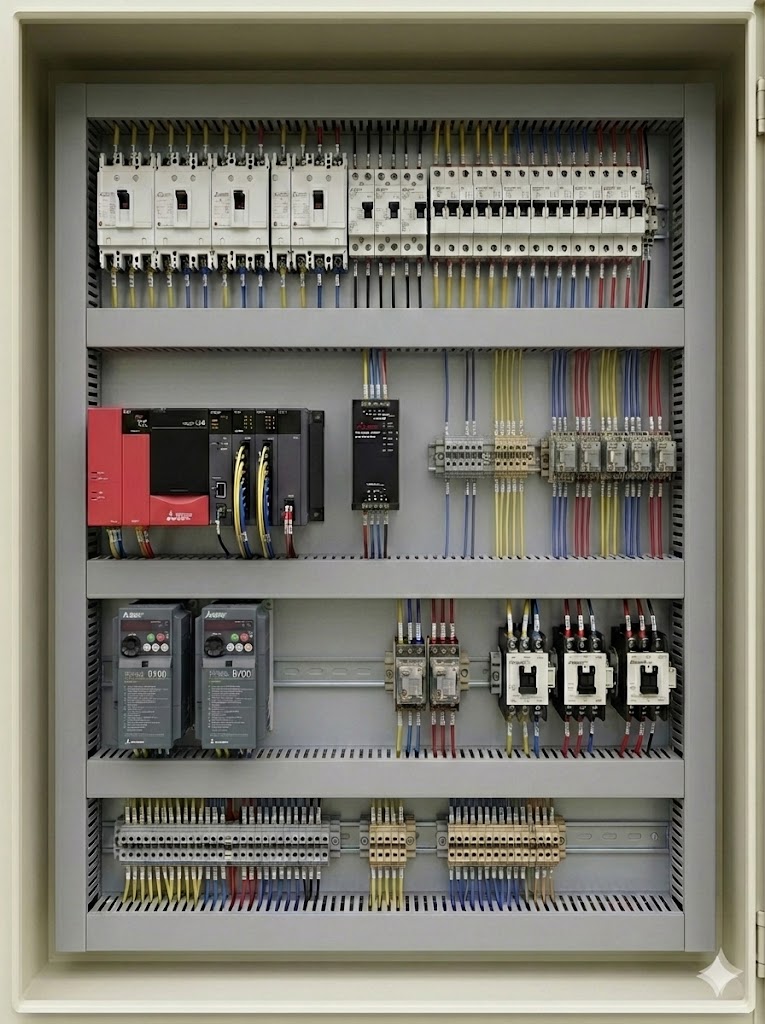

本記事で解説する「上・中・下」の配置ルールを示したものです。
機密保持の観点から、実物写真ではなく生成AIによるイメージ図を使用しています。
① 上層エリア：電源・ブレーカー（番人）
盤の一番上には、必ず「ブレーカー（配線用遮断器）」があります。
- 理由： 万が一のトラブル時、人間が真っ先に手を伸ばして電源を遮断できる高さ（目線〜手の届く位置）にするためです。また、電気部品は熱を持つため、熱を逃がしやすい上部に配置する意味もあります。
現場で役立つ知識 ブレーカーはただ付いていれば良いわけではありません。電線の太さに合ったものを選ばないと火事になります。
▼ 【保存版】電線の太さとブレーカー容量の「正解」をスマホに保存しておく
② 中層エリア：制御機器（脳みそ・神経）
盤の中央、一番見やすい位置には「PLC（シーケンサ）」や「リレー」が鎮座しています。
- 理由： ここはメンテナンスで最も頻繁にチェックするエリアです。しゃがんだり脚立を使ったりせず、ランプの状態をパッと確認できる位置（目線の高さ）に配置するのがセオリーです。
③ 下層エリア：端子台（玄関・出口）
盤の一番下には、ズラリと「端子台」が並んでいます。
- 理由： 制御盤の外にあるモーターやセンサーからのケーブルは、床下やピットを通ってやってきます。それらを引き込みやすくするため、外部との接続口（インターフェース）は最下部に集められます。
端子台のトレンド 最近は「ネジ式」よりも「スプリング式」が増えています。現場で「増し締めして！」と言われて恥をかかないよう、違いを知っておきましょう。
▼ 「ネジ」しか知らないと時代遅れ？ 最新の接続常識

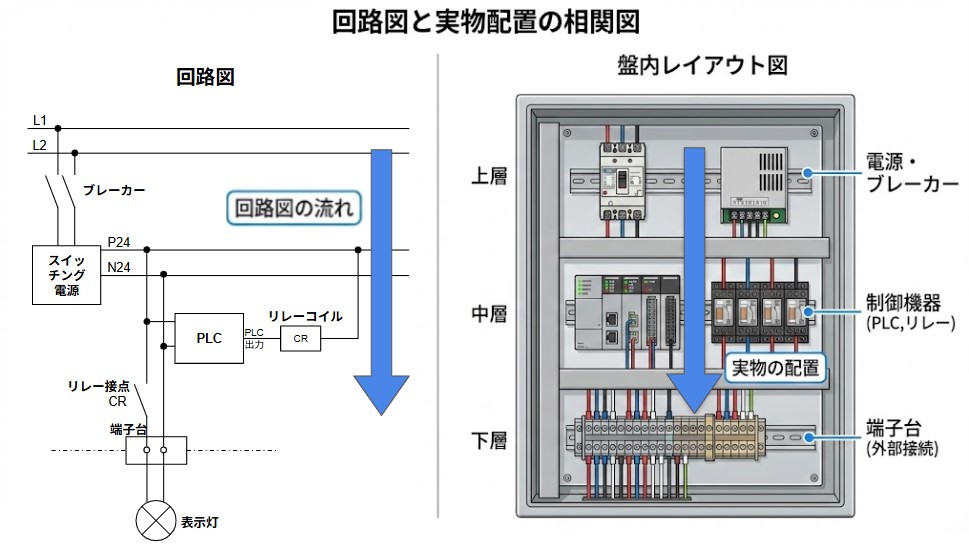

【核心】なぜ、この配置を覚えると「図面」が読めるのか？
ここで、冒頭の疑問の答え合わせをしましょう。「実物の配置」と「回路図」の意外な共通点についてです。
実は、一般的な電気図面（縦書き）は、この実物の配置ルールと全く同じ流れで描かれています。
- 図面の上部： 母線（電源）がある ＝ 実物の盤も、上にブレーカー（電源）がある
- 図面の中部： リレーやPLCの接点が並ぶ ＝ 実物の盤も、中段に制御機器がある
- 図面の下部： コイルや外部出力が描かれる ＝ 実物の盤も、下段に端子台（出力）がある
つまり、「回路図を指でなぞりながら上から下へ読む」という行為は、「実際の盤内の配線の流れ（上から下）」をそのまま追っているのと同じことなのです。
「図面＝暗号」に見えていた線が、急に「重力に従って上から下へ流れる水」のように見えてきませんか？ 盤内の「住所（上・中・下）」が頭に入っていれば、図面上で迷子になることはもうありません。
【脱・初心者】なぜ「その場所」なのか？ 配置の裏ルール
「上・中・下」の基本配置には、実はもう一つ、目に見えない「隔離のルール」が存在します。 これを知っていると、盤を見た瞬間に「この盤を設計した人は分かっているな」と判断できるようになります。
① ノイズとの「棲み分け」（静かな部屋 vs 工事現場）
盤の中には、性格の違う2種類の住人が同居しています。
- 弱電機器（PLC・センサー）： 微弱な電気で動く、繊細な頭脳派。
- 強電機器（インバータ・動力）： 高電圧を扱う、パワフルな肉体派。動くたびに「ノイズ」を出します。
この2人を同居させるため、設計者は明確な「境界線」を引きます。
左右で分ける場合： これが最も理想的です。 盤の「左半分を動力（強電）エリア」、「右半分を制御（弱電）エリア」のようにバッサリ分け、その間にダクトを通して「物理的な壁」を作ります。 こうすることで、動力線のノイズが信号線に飛び火するのを鉄壁の守りで防ぐのです。
上下で分ける場合： 繊細なPLCを「上」、うるさい動力系を「下」に配置し、距離を取ります（小〜中型盤に多い）。
インバータの恐怖 特にインバータの配線は要注意です。一次側と二次側を間違えるだけで機器が爆発します。
▼ 「たぶん大丈夫」が命取り！ 致命的な配線ミス8選
② 熱の「煙突効果」（BBQコンロの上に氷を置くな）
暖かい空気は上に昇ります。これを「煙突効果」と呼びます。
インバータやトランスは、運転中にかなりの熱を出します（BBQコンロのようなものです）。 もし、その「真上」に熱に弱いPLC（精密機器）を置いたらどうなるでしょう？ 下からの熱気でPLCがあぶられ、寿命が縮んでしまいます。
そのため、プロの設計図では：
- 熱源（インバータ）の真上には重要な機器を置かない
- どうしても置く場合は、ファンで熱を逃がす といった「熱の逃げ道」まで計算されています。
「勘」でファンを選ぶと夏場に死にます 盤内の温度上昇計算は、設計者の必須スキルです。「なんとなくこのファンでいいや」で選定すると、真夏に熱暴走でラインが止まります。
▼ 【自動計算ツールあり】盤用ファンの選定計算を5分で終わらせる
■ 新人へのミッション：先輩に「答え合わせ」を挑め
もし現場で、今回解説したセオリーと違う配置（例えばPLCが下にあったり、動力と制御が混ざっていたり）を見つけたら、チャンスです。 勇気を出して、先輩にこう聞いてみてください。
「この盤、どうしてこの配置になっているんですか？ 何か意図があるんですか？」
そこには、記事には書ききれない「現場特有の制約」や「過去のトラブル対策」という、生きたノウハウが隠されています。 ただ漫然と見るのではなく、「設計者の意図」を想像し、答え合わせをする。 これを繰り返せば、あなたは半年で「自分で設計できるエンジニア」になれます。
これだけ覚えろ！ 主要キャスト「5人の役割」
エリア分けが分かったところで、そこに住んでいる主要な住人（部品）を紹介します。 専門用語で覚える前に、「役割（キャラクター）」でイメージしてください。
① ブレーカー（配線用遮断器）＝「街の番人」
- 役割： 電気を供給し、異常（過電流・ショート）があったら即座に遮断して街を守ります。
- 特徴： レバーが「ON」になっていなければ、盤内の全ては動きません。
② スイッチング電源 ＝「心臓」
- 役割： 工場に来ている強くて危険な電気（AC100V/200V）を、制御用の安全な電気（DC24V）に変換して送り出します。
- 特徴： ここが止まると、脳みそ（PLC）も神経（センサー）も全て死にます。
③ PLC（シーケンサ）＝「脳みそ」
- 役割： 全ての司令塔です。「スイッチが押されたら、モーターを動かす」といったプログラム（思考）が詰まっています。
- 特徴： 本体には無数のランプがあり、ピカピカ光りながら高速で計算しています。
④ リレー・マグネット ＝「筋肉スイッチ」
- 役割： PLC（脳）からの微弱な信号を受け取り、大きな電流（動力）を動かすスイッチです。
- 特徴： 動作すると「カチッ」「ガチャン」と音がします。小さなリレーは信号の受け渡し、大きなマグネットはモーターの駆動に使われます。
⑤ 端子台 ＝「玄関・港」
- 役割： 盤の中と外をつなぐ中継地点です。
- 特徴： ここには何百本もの電線が接続されます。設計図（回路図）は、最終的に「この端子台の何番に、どの線を繋ぐか」を指定するためにあると言っても過言ではありません。
見えない主役「ダクト」という道路
部品と部品の間にある、グレーのプラスチックカバー。これを「配線ダクト」と呼びます。
この中には、まるで血管のように大量の電線が通っています。 初心者は部品ばかり見がちですが、「美しい盤はダクトが美しい」と言われます。 電線をごちゃごちゃさせず、この道路の中に綺麗に収納することで、ノイズを防ぎ、メンテナンス性を高めているのです。
まとめ：設計図は「街の地図」を書くこと
制御盤の中身は、決してカオスではありません。
- 上部で電気を受け入れ（ブレーカー）
- 中央で考え（PLC）
- 下部から指令を出す（端子台）
という、綺麗な「上から下への流れ」があります。
明日現場に行ったら、回路図を置いたまま、まずは盤の扉を開けてみてください。 「あ、ここが脳みそだな」「ここが玄関だな」 そう思えた瞬間、あなたの頭の中に「箱の中の地図」が出来上がります。その状態で見る回路図は、今までよりずっと簡単に読めるはずです。
※【重要】 制御盤の扉を開ける際は、必ず先輩や管理者の許可を得てください。また、通電中は感電の危険があるため、絶対に盤の中の部品や配線には触れないでください。「見るだけ（Look Only）」を徹底しましょう。
