「SCCRが『一番弱い部品』で決まることはわかった。でも、実際の図面を見て、どうやって計算すればいいの?」

以前の記事では、SCCRの基礎概念と「トランス」を使った裏技について解説しました。

あわせて読みたい
【SCCR入門】50kAブレーカーでも盤は燃える?UL508Aの罠と回避策 SCCRとIRの違い、理解していますか?50kAのブレーカーを選んでも盤全体の定格が5kAになる「UL508Aの罠」を解説。高価な部品を使わずにSCCRをクリアする「トランス活用術」を公開します。

今回は、より実践的な「制御盤全体のSCCR(短絡電流定格)の計算手順」を解説します。

図面に書くSCCRの値、なんとなく「全部5kAでいいや」と適当に決めていませんか? UL508A規格には、厳格な「決定ルール(Supplement SB4)」が存在します。これを知らずに適当な値を銘板に書くと、虚偽記載で重大なコンプライアンス違反になりかねません。

本記事では、実務9年の設計者が、UL508Aに準拠した「正しいSCCRの導き出し方」を4つのステップで分かりやすく解説します。

結論から言うと、計算自体は「一番小さい値(最小値)を探す」だけの単純作業です。

しかし、ただ低い値を拾うだけでは二流の設計です。 プロは、カタログ値が低くても「メーカー認定の組み合わせ(コンビネーション)」を駆使して、合法的に「50kA」として計上するテクニックを使います。 この記事では、そんな「値の読み替え術」を含めた、実務的な4ステップ計算手順を解説します。


目次

全体像:UL508Aが定める「4つのステップ」

制御盤のSCCR決定手順は、UL508A Supplement SB(セクション4)で明確に定義されています。難しそうに見えますが、やることは以下の4つと非常にシンプルです。

  • 【Step 1】 個々の部品のSCCRを調べる(SB4.2)
    使用している動力回路の部品一つひとつの戦闘力を確認します。
  • 【Step 2】 限流要素で補正する(SB4.3)
    トランスや限流ヒューズなど、「電流を抑えるアイテム」がある場合、値をアップグレードします。
  • 【Step 3】 盤全体のSCCRを決定する(SB4.4)
    最終的に一番低い値を盤の定格とします。
  • 【Step 4】 盤の銘板にSCCRを記載する(SB5.1)
    計算して終わりではありません。最終的な値を盤の銘板に打刻します。

それでは、一つずつ具体的に見ていきましょう。


【Step 1】個々の部品のSCCRを調べる

まずは、動力回路(モーターなどを動かす主回路)に使っている部品のSCCRをリストアップします。 確認方法は以下の3通りがあります

1. 機器の銘板やカタログを見る

一番確実な方法です。メーカーのカタログやデータシートに「Short Circuit Rating: 50kA」や「SCCR: 100kA」といった記載があれば、その値をそのまま採用します

2. UL508A Table SB4.1(みなし定格)を使う

もし、カタログにSCCRの記載がなかったらどうすれば良いでしょうか? ここで登場するのが、前回の記事でも紹介した恐怖の「Table SB4.1(みなし短絡電流定格)」です。

UL規格では、SCCR表示がない部品は、自動的に以下の低い値であると「みなされ」てしまいます

  • 端子台 / バスバー:10kA
  • ブレーカー / スイッチ:5kA
  • マグネット / サーマル:5kA
    ※これは50HP(約37kW)以下のモーター用の場合です。51〜200HPの巨大なコンタクタの場合は物理的に頑丈なため「10kA」とみなされますが、一般的なFA機器ではほぼ「5kA」に該当します。
  • 補助プロテクタ(CPなど):0.2kA
    ※制御盤内で多用するCP(サーキットプロテクタ:UL1077)等が該当します。「わずか200A(0.2kA)」という絶望的な数値になるため、自己申告表示のないCPを使うと盤全体が0.2kAで即アウトになる、実務上の最大トラップです!
  • コンセント:一般品は10kA
    ※漏電保護付きの「GFCIコンセント」は、内部構造が弱いため2kAと極端に低く設定されています。盤内コンセントの選定時は要注意です!

「カタログに書いてないから分からない」は通用しません。「書いてない=5kA(部品によっては2kA)で確定」という厳しいルールが課せられるため、適当な部品選びが盤全体の首を絞めることになります。

3. メーカー認定の「コンビネーション」を使う

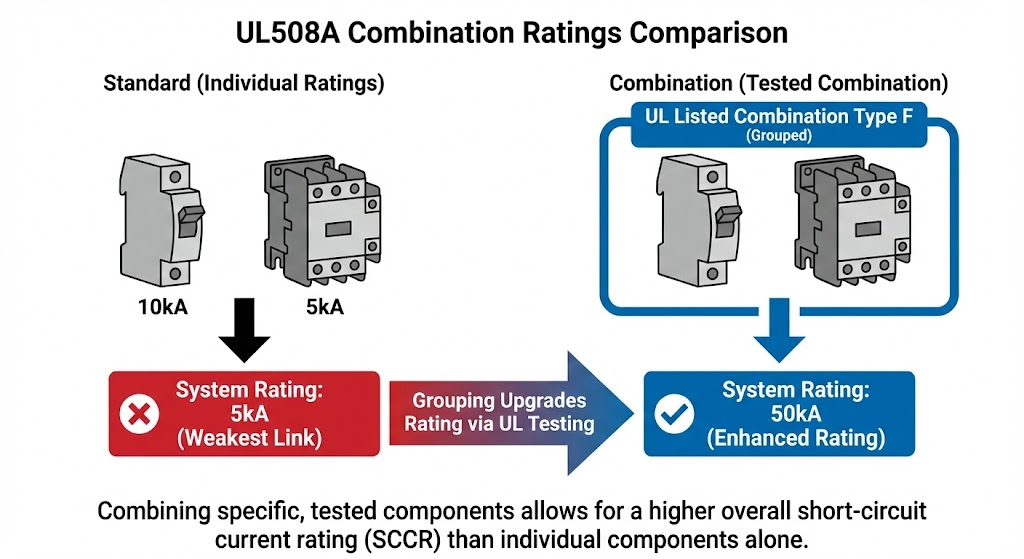

UL508Aコンビネーション認定の仕組み図解。単体では5kAの定格しか出ない部品でも、メーカー認定の組み合わせで使用することで50kAの高定格が得られる様子。

モーター回路では、ブレーカーとマグネットをセットで使うことが多いですよね。 この時、単体ではSCCRが低くても、「三菱のブレーカー型番〇〇と、マグネット型番△△の組み合わせなら50kAまでOK」というメーカー認定(Type Fなど)を受けている場合があります。

これを使えば、単体のSCCRが低くても、セットで高SCCRとして扱うことができます。ULのWebサイトなどで認定された組み合わせを確認可能です


【Step 2】限流要素ごとに補正する

次に、回路の中に「電流を抑えるアイテム(限流要素)」がないか確認します。これがあれば、Step 1で調べた低い値を、高い値に書き換える(補正する)ことができます(SB4.3)

1. 絶縁トランスによる補正(SB4.3.1)

これが前回の記事で紹介した「最強の時短テクニック」です。

あわせて読みたい
【SCCR入門】50kAブレーカーでも盤は燃える?UL508Aの罠と回避策 SCCRとIRの違い、理解していますか?50kAのブレーカーを選んでも盤全体の定格が5kAになる「UL508Aの罠」を解説。高価な部品を使わずにSCCRをクリアする「トランス活用術」を公開します。

特定の条件を満たす絶縁トランスを使えば、二次側の部品のSCCRが低くても、一次側の保護装置(ブレーカー)のSCCR値を採用できます。

  • 条件a:10kVA以下のトランスで、二次側部品のSCCRが5kA以上の場合。
  • 条件b:5kVA以下のトランス(120V以下)で、二次側部品のSCCRが2kA以上の場合。

例: 一次側ブレーカー(30kA) → トランス(10kVA) → 二次側マグネット(5kA)

結果: トランスの補正により、この回路のSCCRは30kAになります(5kAが無視できる!)。
※注:本記事で紹介したのは、現場で最も多用される「簡易テーブル方式」です。より大容量・複雑な盤ではトランスのインピーダンス(%Z)を用いた計算が必要になりますが、まずはこの基本ルールを押さえましょう。

2. 限流ヒューズ・ブレーカーによる補正(SB4.3.2 / 4.3.3)

「トランスを置くスペースがない!」 「どうしてもトランスなしで50kAを取りたい!」

そんな時のための上級テクニックがこれです。 フィーダ回路(大元)に「限流ヒューズ」や「限流ブレーカー」を入れることで、下流に流れる短絡電流のピーク(Ip)をカットし、下流の弱い部品を守る手法です(限流補正:Current-Limiting Method)

ただし、これを行うには以下のハードルがあります。

  • メーカーの技術資料から「ピーク通過電流特性曲線(Ipカーブ)」を読み解く必要がある。
  • ヒューズとブレーカーの「組み合わせ認定」を確認する必要がある。

これは少し難易度が高いため、まずは「一番簡単なトランス補正」をマスターしましょう。 「限流テクニック」を使った計算方法は、また別の【上級編】記事で、グラフの読み方からじっくり解説します。


【Step 3】盤全体のSCCRを決定する

最後に、全ての回路の値を比較して、盤全体の定格を決めます(SB4.4)。 ルールはこれだけです

「各分岐回路のSCCRの中で、最小のものが盤全体のSCCRになる」

計算サンプルの例:よくある「インバータ盤」の悲劇

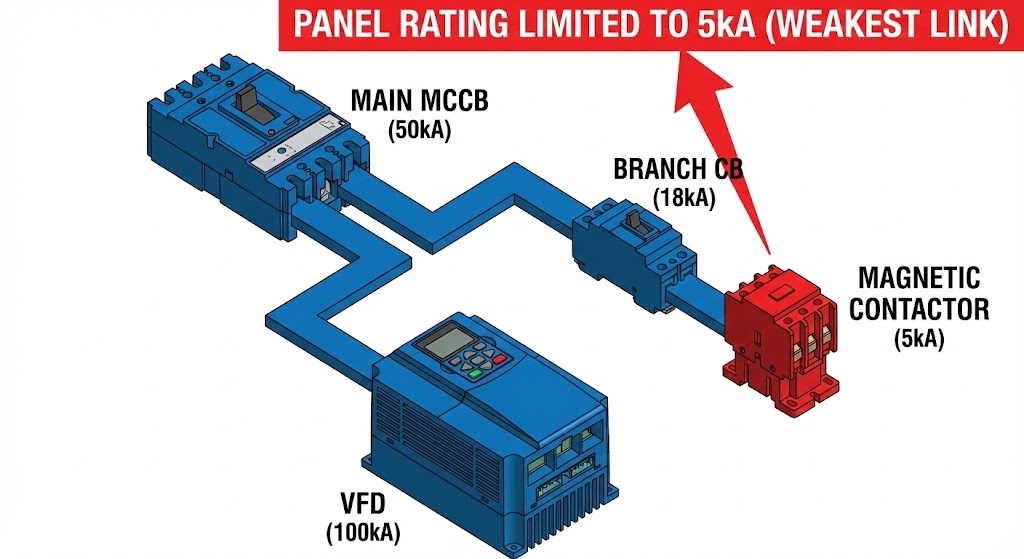

SCCR計算のサンプル図。メインブレーカー(50kA)から、インバータ回路(100kA)とポンプ回路に分岐している。ポンプ回路は分岐ブレーカー(18kA)とマグネット(5kA)で構成されており、マグネットのSCCRが最小値となるため、盤全体の定格が5kAに制限される様子。

実際に、現場でよくある構成の制御盤で計算してみましょう。 メインと主軸(インバータ)は完璧に選定したつもりでも、意外なところに落とし穴があります。

  • フィーダ回路(大元)
    • メインブレーカー(MCCB):50kA(高遮断型)
  • 分岐回路 1(主軸モーター)
    • インバータ(メーカー指定ヒューズ付):100kA
    • (ここは完璧です)
  • 分岐回路 2(冷却ポンプ)
    • 分岐ブレーカー:18kA
    • 汎用マグネットスイッチ:5kA
    • (この回路の最小値は5kA

さあ、この盤のSCCRは何kAでしょうか?

答えは、全ての要素(50kA, 100kA, 18kA, 5kA)の中で一番小さい「5kA」です。

いくらメインに50kAのブレーカーを使い、主軸に100kAの高級インバータを使っていても、脇役のポンプ用マグネットが汎用品(5kA)である限り、盤全体は5kAの評価になります。 「100kAの鎖」の中に「5kAの輪」が混ざっていれば、その鎖は5kAの力で切れてしまうのと同じです。

【Step 4】盤の銘板にSCCRを記載する(SB5.1)

Step 3で盤全体のSCCR(最小値)が確定したら、最後の仕上げです。 その値を制御盤の銘板(ネームプレート)に「Short-Circuit Current Rating: 5kA rms symmetrical, 480V maximum」のように明記して貼り付けます。

UL508Aでは、この「銘板への記載」をもって初めて規格への準拠が完了すると定められています。どれだけ完璧な計算をしても、銘板に書き忘れたら検査でアウトになるため、図面の銘板指示まで確実に行いましょう。


まとめ:5kAの壁を超えるには?

SCCRの計算は、以下の4ステップで行います。

  1. 部品単体の値を調べる(なければTable SB4.1で5kA/10kA)
  2. トランス等で補正する(ここが腕の見せ所)
  3. 最小値を盤の定格とする
  4. 決定した値を盤の銘板に打刻する

もし計算結果が「5kA」になってしまい、顧客の要求(例えば30kA)を満たせない場合はどうすればいいでしょうか? 方法は2つしかありません。

  1. 全ての5kA部品を、高SCCR品(またはメーカー認定コンビネーション)に置き換える。
  2. 絶縁トランスを入れて、Step 2の補正テクニックを使う。

すべての部品をハイグレード品にするコストと手間を考えると、やはり「トランス」の活用が現実的な解になることが多いです。 次回の記事では、このトランスを使った補正計算の詳細と、実際にどのトランスを選べばいいのかを解説した「トランス選定の決定版」記事へと続きます。
