スイッチ選定は「設計の顔」である
あなたは、押しボタンの型式をカタログで選ぶとき、何を基準にしていますか？
「とりあえず、丸くて押せれば何でもいいや」「接点の種類？ 定格電流が大きいやつを選んでおけば安心でしょ」
もしそう思っているなら、あなたの設計した盤は故障リスクが高い状態にあります。スイッチは、オペレーターが機械と対話するための「顔」であり、最もトラブルが起きやすい部品だからです。
実務経験9年の設計者として断言しますが、「PLCの入力に標準接点（銀）を使うのはNG」です。
この記事では、新人が必ず見落とす「動作方式」「照光式の配線」そして「微小負荷（金メッキ）」の罠について解説します。 この記事を読めば、「なんとなく選定」を卒業し、「根拠を持って部品を選べる信頼される設計者」になれます。
結論から言うと、スイッチ選定の正解は「カタログの定格・仕様の隅っこを読み込むこと」に尽きます。
ただし、カタログスペックだけでなく「現場の安全規格（色や動作）」を知らないと、検収時に作り直しになるリスクがあります。 たかがボタン一つですが、ここには「現場でトラブルを防ぐための設計思想」が詰まっています。心して読んでください。

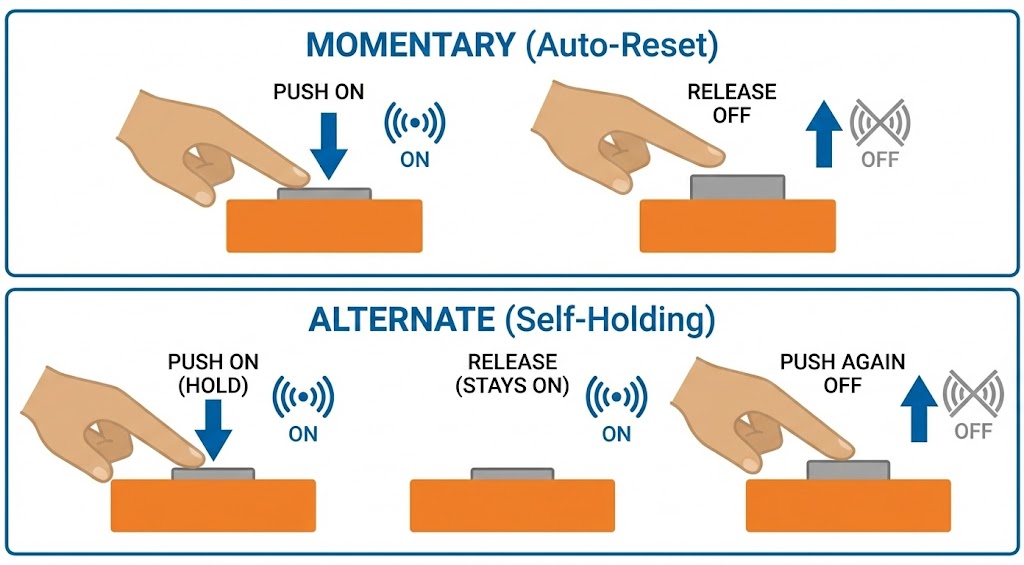

「戻る」か「戻らない」か（動作方式）
カタログを開くと、必ず「動作方式」という欄があります。ここで迷うのが、「モーメンタリ」と「オルタネイト」の違いです。
① モーメンタリ（自動復帰）
- 動作： 押している間だけON。手を離すとバネで戻ってOFFになる。
- 用途： 起動ボタン、停止ボタン、リセットボタンなど9割はこれ。
- 回路の常識：PLCのラダープログラムで「自己保持回路」を組む場合は、スイッチ自体は「モーメンタリ」を使います。
② オルタネイト（自己保持 / ノッチ）
- 動作： 一度押すと凹んだままロックされ（ON）、もう一度押すと戻る（OFF）。
- 用途： 電源の入切、モード切替など、「その状態を維持したい」場合。
- 新人の失敗例：「異常リセットボタン」にオルタネイトを選んでしまうミス。ボタンが押しっぱなしの状態になるため、異常を解除しても、次の瞬間にまたリセット信号が入り続け、「警報が消えない！？」と現場でパニックになります。
【深掘り】なぜ非常停止は「プッシュロック」なのか？
非常停止ボタンは、一度押したら「誰かが意図的に解除（回転）するまで絶対に戻らない」必要があります。
これはオルタネイトの一種ですが、より強力な「機械的ロック機構」がついた特別なものです。ここでモーメンタリを使うことは、安全規格（ISO 13850）で固く禁じられています。
「光るボタン」の配線には罠がある（照光式）
「照光式押しボタン（光るスイッチ）」を選んだ時、配線の本数を間違えていませんか？
「スイッチだから線は2本でしょ？」いいえ、最低でも「3本（または4本）」必要です。

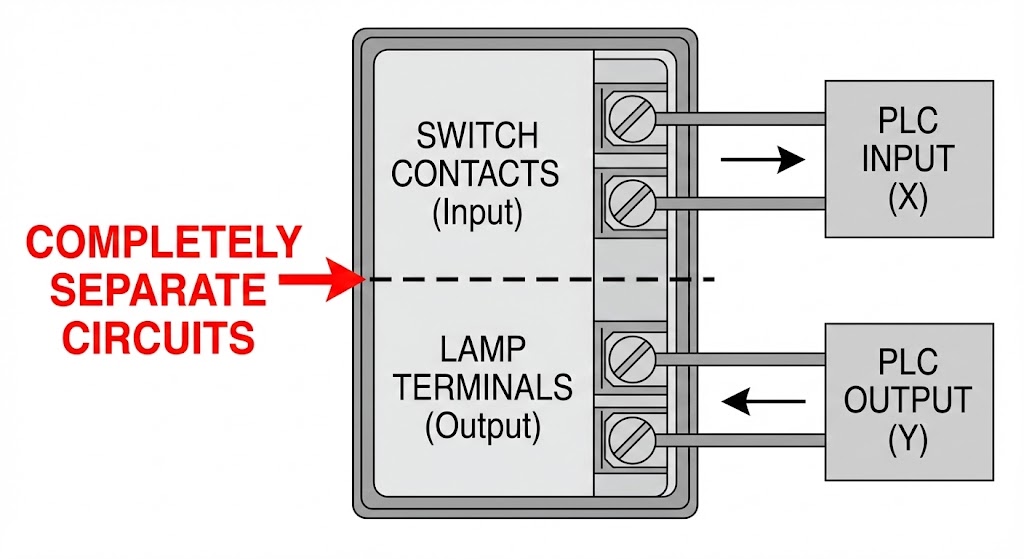

入力と出力は「別回路」
照光式スイッチの裏側を見てください。「スイッチの接点」と「ランプの端子」は、物理的に分かれています。
- スイッチ部（入力）：あなたが押した信号をPLCに送る。（DC24Vなど）
- ランプ部（出力）：PLCが「光れ」と命令した電気を受ける。（DC24V、場合によってはAC100Vなど）
初心者がハマる「電圧違い」
よくあるのが、「スイッチ信号はDC24Vだが、ランプはAC100Vで光らせたい」というケースです。
この場合、スイッチ部とランプ部でコモン（共通線）を渡らせてしまうと、DC24V回路にAC100Vが混入し、PLCが爆発します。照光式を使うときは、必ず「入力」と「出力」を脳内で切り分けて図面を書いてください。
【最重要】PLC入力に「標準接点」を使ってはいけない
今回の記事で、これだけは覚えて帰ってください。 PLCの入力用（X端子に入れる信号）としてスイッチを選ぶ際、カタログの「定格」だけで選ぶと痛い目を見ます。

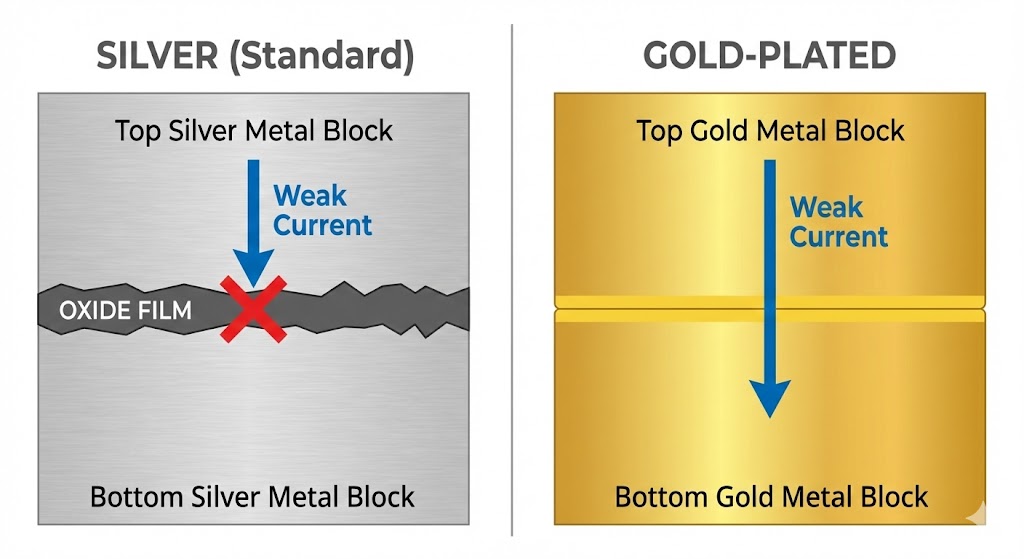

「標準接点（銀）」の時限爆弾
一般的なスイッチの接点は「銀」でできています。銀は電気を通しやすい反面、空気中の成分と反応して「硫化被膜（黒ずみ）」や目に見えない汚れの層を作ります。
「黒ずんでも（被膜ができても）電気を通せば取れるでしょ？」 そう思ったあなた、半分正解で半分間違いです。
「火花」が汚れを掃除してくれる（強電の場合）
AC100Vでモーターを回すような「大きな電気（48V/100mA以上）」なら、スイッチが入る瞬間にアーク（火花）が飛びます。 このアークの熱エネルギーが、接点の被膜や汚れを焼き切って吹き飛ばしてくれるため（クリーニング作用）、銀接点でも問題なく通電します。
PLC入力は「掃除してくれない」（微小負荷の場合）
しかし、PLCの入力信号は「DC24V / 5mA」程度の微弱な電気（微小負荷）です。 この程度の電気では、アークが一切発生しません。 つまり、「自動お掃除機能」が働かないのです。
その結果、生成された被膜や汚れは誰にも除去されず堆積し続け、数年後には「スイッチを押しているのに、被膜が絶縁体となって電気が流れない」という接触不良を引き起こします。
「ローリング接触」があれば大丈夫？
もちろん、メーカーも対策はしています。 例えばIDECのスイッチには、押した瞬間に接点がスライドして汚れを削り落とす「ローリング接触（セルフクリーニング）」という機構がついているものがあります。 これにより、銀接点でも「最小適用負荷：AC/DC3V 5mA」といった性能を保証している製品も多く存在します。
それでも現場を知る設計者が「金」を選ぶ理由
しかし、機械的なクリーニング機能も万能ではありません。
特に、普段ほとんど操作しない「異常リセットボタン」などは要注意です。 長期間「接点が開いた状態（空気に触れた状態）」で放置されるため、被膜が厚く育ってしまい、いざトラブルが起きて押した時に「接触不良でリセットできない！」という事態に陥るリスクがあります。
一方、金（ゴールド）は化学的に極めて安定しており、そもそも酸化や硫化による被膜を作りません。機械的な削り取りに頼らなくても、触れるだけで確実に電気が流れます。 そのため、金メッキ接点の最小適用負荷は「1mA」や「0.1mA」と、銀接点よりも一桁高い信頼性を誇ります。
「現場でトラブルが起きたとき、数十円のコストダウンを後悔したくない」 そう考える設計者は、PLC入力には迷わず「微小負荷用（金メッキ）」を選定しています。
その「赤ボタン」、本当に赤でいいの？（色の規格）
最後に、「ボタンの色」の話です。 「なんとなく目立つから」という理由で、リセットボタンを黄色や赤にしていませんか？ 実は、ボタンの色は国際規格（IEC 60204-1）で厳密に定義されています。
現場では「起動は緑、停止は赤」が定番だと思われがちですが（規格上も使用は許容されています）、国際基準において最も推奨されている「最強の色」は、実は白と黒なのです。
| 機能 | 推奨色（規格上の正解） | 注意事項・NG例 |
|---|---|---|
| 起動 (ON) |
白 最も推奨
灰
黒
緑 もOK
|
赤は使用禁止 実は「緑」よりも「白」が優先的に推奨されています。 |
| 停止 (OFF) |
黒 最も推奨
灰
白 もOK
|
緑は使用禁止 赤も許可されていますが、非常停止と見間違えるため「黒」がベストです。 |
| リセット (復帰) |
青 推奨
白
灰
黒 もOK
|
緑は使用禁止 「安全よし！」のイメージで緑を使いがちですが、規格上はNGです。 |
| 非常停止 |
赤 必須
(背景は黄色であること)
|
通常の「停止ボタン」として赤を使うのは避けてください。 |
| 異常操作 (介入) |
黄
|
「異常発生時の操作」や「サイクル中断」に使います。 ※リセット（復帰）ではない点に注意！ |
まとめ：カタログの「隅っこ」を見ろ
- 動作： リセットには「モーメンタリ」、電源には「オルタネイト」。
- 配線： 照光式は「入力」と「出力」を別物として扱う。
- 接点： PLC入力には必ず「微小負荷用（金メッキ）」を使う（※これが一番大事！）。
- 色： 「赤」は非常停止専用。
スイッチ一つ選ぶのにも、これだけの「理屈」があります。適当に選んだスイッチは、現場で接触不良を起こし、オペレーターをイライラさせ、最終的に設計者の信頼を落とします。
カタログのスペック表の隅々まで読み込み、「なぜその型式なのか」を語れる設計者になりましょう。
