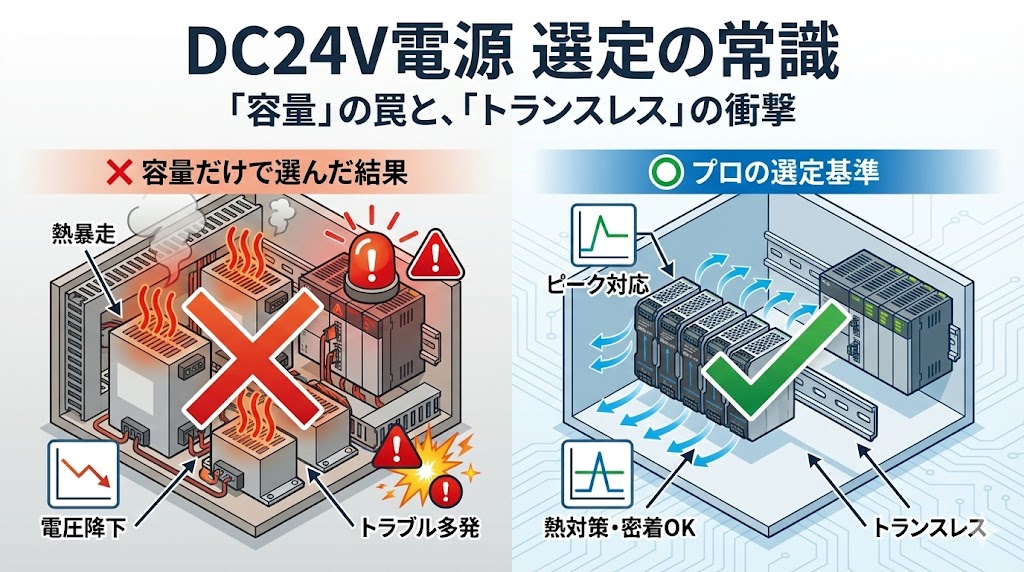

制御盤の設計をする時、DC24Vパワーサプライ（スイッチング電源）をどうやって選んでいますか？
「必要なのは5Aだから、カタログで120Wの機種を選べばOKでしょ？」
もしその選び方をしているなら、将来的に盤内でトラブルが起きる確率が高いです。
実はパワーサプライは、カタログの「容量（W数）」だけでは見えない重要なスペックが隠れています。
今回は、初心者が陥りがちな選定ミスと、現場のエンジニアが実践している「トランスレス活用」や「隠れスペック」の読み解き方を徹底解説します。
【前提】なぜ今まで「トランス」が必要だったのか？
本題の選定に入る前に、少しだけ「法律（規格）」の話をさせてください。
皆さんの工場の制御盤、DC24V電源の前段に「制御トランス（ダウントランス）」が入っていませんか？
「200V入力対応の電源なら、直接つなげばいいのに。なんでわざわざ重いトランスを置くの？」と思ったことがあるはずです。
犯人は「IEC 60204-1（機械安全）」
実はこれ、設計者の趣味ではなく、国際規格（IEC 60204-1 / JIS B 9960-1）のルールだからです。
「制御回路には、変圧器（トランス）を介して電源を供給しなければならない」
制御回路を主回路から電気的に切り離し、漏電時の地絡電流を制限したり、誤動作を防いだりするために、これまでは「トランス設置が必須義務」でした。だから、どんなに邪魔でも発熱しても、トランスを置くしかなかったのです。

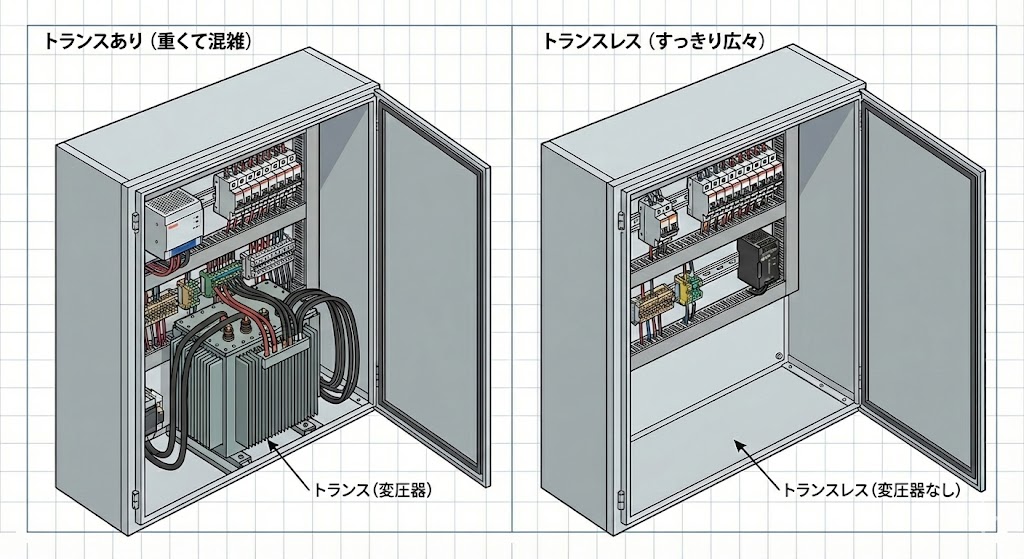

究極のコストダウン「トランスレス」電源とは？
しかし最近、この常識を覆す製品が登場しています。
それが、「IEC 61558-2-16」という規格に対応したトランスを内蔵しているパワーサプライです。
「電源自体がトランス」とみなされる
この規格（IEC 61558-2-16）に適合したトランスを採用し、かつOVCⅢ（過電圧カテゴリ3）に対応している製品を選ぶと、なんと電源そのものが「絶縁トランス」としての役割を果たしていると認められます。
つまり、外付けの制御トランスを撤去しても、機械安全規格（IEC 60204-1）をクリアできるのです。
- メリット大： 重い・熱い・場所を取るトランスを盤から排除できる。
- コスト減： トランス代＋配線工数＋スペース代が丸ごと浮く。
- 3相入力がOKなものも： オムロンの「S8VK-WA」シリーズなどは、工場の動力（3相200V/400V）を直接ドンと入力してDC24Vを作れます。
【注意】
すべてのスイッチング電源が対応しているわけではありません。安価な汎用モデルは非対応の場合が多いので、必ずカタログの適合規格欄をチェックしてください。
【容量選定の罠】その電源、一瞬落ちてない？
ここからは、具体的なスペック選定の落とし穴です。
一番多いトラブルが、「容量は足りているはずなのに、装置が動くとPLCの電源が落ちる（再起動する）」という現象です。

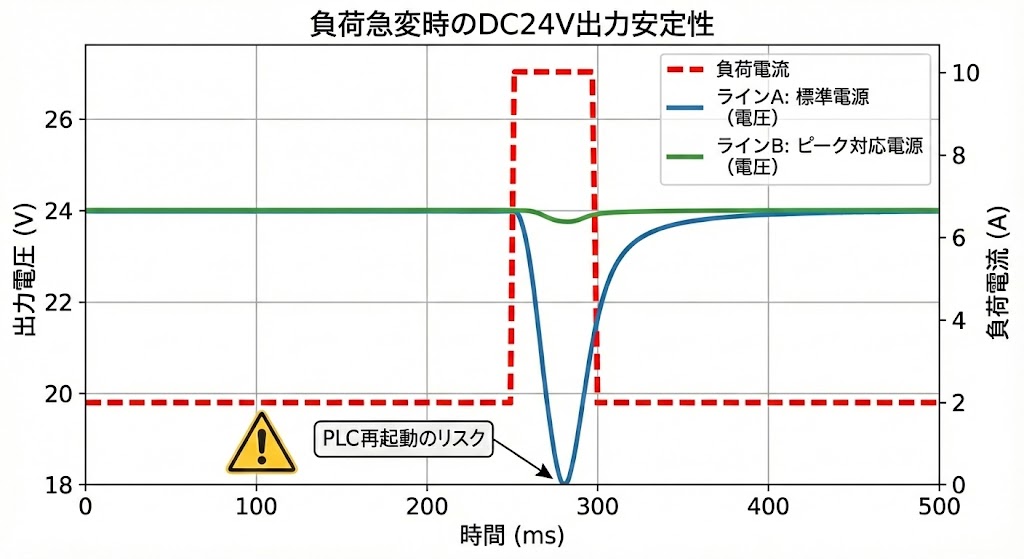

原因は「ピーク電流」
モーターやソレノイドバルブなどの負荷は、動き出しの瞬間に定常時の数倍の電流（突入電流）を食います。
- 汎用電源の場合： 一瞬でも定格（例：5A）を超えると、過電流保護が働いて電圧をシャットダウン（垂下）させます。これがPLCの再起動を引き起こします。
- ピーク対応電源の場合： 数秒間であれば、定格の150%〜200%（例：10A）を出せる余力があります。
トランスの選定と同様、カタログの「ピーク電流対応」の有無を必ず確認しましょう。特にモーター負荷がある場合は必須です。
【熱対策】夏場は「5A」出ません（ディレーティング）
次に怖いのが「熱」です。
スイッチング電源の寿命部品（電解コンデンサ）は熱に非常に弱く、「10℃2倍則（周囲温度が10℃上がると寿命は半分になる）」という法則があります。
50℃を超えると能力ダウン
カタログの「ディレーティングカーブ（出力特性図）」を見てください。多くの電源は、周囲温度が50℃や60℃を超えると、出力可能な電流値がガクンと下がります（80%など）。
- 冬の試運転（20℃）では動いていたのに、真夏の工場（盤内50℃）で過負荷エラーが出るのはこれが原因です。
- 取り付け方向： 「横向き」や「上向き」に取り付けると放熱効率が悪くなり、さらに定格が下がることがあります。基本は「標準取り付け（縦）」です。
【比較】S8FS-G vs S8VK-S どう使い分ける？
最後に、現場でよく使われるオムロン製品を例に、「目的別の使い分け」を紹介します。
スタンダードな「S8FS-G」と、コンパクトな「S8VK-S」。
価格や入手性は状況によりますが、「機能面」では明確な違いがあります。
| 選定ポイント | S8FS-G (スタンダード) | S8VK-S (高機能モデル) | 現場での意味 |
| トランスレス | 対応 (IEC 61558-2-16) | 対応 (IEC 61558-2-16) | どちらもトランス削除OK |
| 設置スペース | 放熱の隙間が必要 | 密着取付OK | S8VK-Sなら詰めて並べられる |
| 耐環境性 | なし (標準) | 基板コーティング (標準) | 埃・湿気に強い (重要) |
| 端子台 | 主にねじ端子 | プッシュイン標準 | 増し締め不要で工数削減 |
| おすすめ | コスト重視・標準盤 | 省スペース・環境対策 | 盤を小さくしたいならこっち |
「S8VK-S」を選ぶべき３つの理由
① 圧倒的な「密着取付」の強み
S8FS-Gなどの一般的な電源は、放熱のために左右に10〜20mm程度のスペースを空ける必要があります。
一方、S8VK-Sは「隙間ゼロ」で横に並べてもOKな設計になっています。
もし電源を5個並べる場合、この「隙間」の有無だけで盤の幅が100mm近く変わってきます。盤のサイズランクを1つ下げてトータルコストを落としたい時、この機能が効いてきます。
② 「標準コーティング」という安心感
（カタログには目立って書かれていませんが標準装備です）
加工現場のオイルミストや、海外の多湿環境、盤内のホコリによるショートを防ぐには、基板コーティングが最強の保険です。他社やスタンダードモデルではオプション扱い（納期がかかる）ことが多い機能が、標準でついているのは大きなメリットです。
③「プッシュイン端子」で工数削減＆緩みなし
S8FS-Gは「ねじ端子」が主流ですが、S8VK-Sは「プッシュイン（フェルール）端子」が標準です。 ねじ端子の場合、輸送中の振動でねじが緩むリスクがあるため、現場での「増し締め作業」が必須になります。一方、プッシュイン端子はバネ圧で固定するため、振動に強く、増し締めメンテナンスが不要になります。
「まだねじ端子で消耗してるの？」と思っている方は、ぜひ端子台の選び方の記事も参考にしてみてください。
【Q&A】容量が足りない…「並列接続」していい？
Q. 手持ちの24V電源が2台あります。並列につないで容量を倍にしてもいいですか？
A. 「機種によります」。S8FS-Gのような汎用機はNGです。
スイッチング電源は、出力電圧に個体差があるため、ただ並列につなぐと電圧が高い方に負荷が集中して故障します。
- S8FS-G（スタンダード機）： 並列運転（容量倍増）は不可です。 （※ダイオードを入れて、片方が壊れても予備が動く「バックアップ運転」なら可能です）
- S8VK-S（高機能機）： 並列運転（容量倍増）が可能です。 内部でバランスを取る機能があるため、2台つないで「5A+5A=10A」として使えます。（※スイッチの切替など条件があるのでマニュアル必読）
「後から装置を改造して負荷が増えそう…」という予感があるなら、最初から並列可のS8VK-Sを選んでおくと、後で電源を買い直さずに済みます。
※直列運転（24V+24V=48V）について どちらの機種も「2台まで可能」ですが、「外付けダイオード」が必要になるケースが多いため、必ず仕様書通りの配線を行ってください。
【おまけ】「交換時期お知らせ機能」は課金すべき？
最後に、カタログを見ていて気になる機能「交換時期お知らせモニタ（寿命診断）」について。
オムロンの「S8VSシリーズ」や「S8VK-Xシリーズ」には、電源の寿命が尽きるまでの年数をデジタル表示したり、信号で出したりする機能があります。
「これって必要？ ただの贅沢機能じゃない？」
迷うところですが、「止まると損害がデカい装置」なら、絶対に採用すべきです。
パワーサプライは「乾電池」と同じ
実はスイッチング電源は、内部の「電解コンデンサ」という部品が熱で乾いていくため、数年〜十数年で必ず寿命が来ます。
ある日突然、電源が入らなくなり、ラインが全停止。原因調査と交換で半日潰れる……という損失コストを考えれば、数千円高くなっても「あと1年で交換ですよ」と教えてくれる機能は安すぎる保険です。
客先の保全担当者からも「この盤、分かってるね！」と感謝されるポイントなので、重要設備にはぜひ検討してみてください。
まとめ：電源選定チェックリスト
「たかが電源」と侮ると、盤全体の設計品質に関わります。次回の選定では、以下のポイントをチェックしてみてください。
- トランスレス化： IEC 61558-2-16対応品を選び、トランスを廃止してコストダウンできないか？
- ピーク電流： モーター負荷がある場合、ピーク対応機種を選んだか？
- 温度環境： 盤内温度が高くなる場合、ディレーティング（10℃2倍則）を考慮して1ランク上の容量にしたか？
- 環境対策： 粉塵や湿気が多い現場なら、基板コーティングの機種を選んだか？
