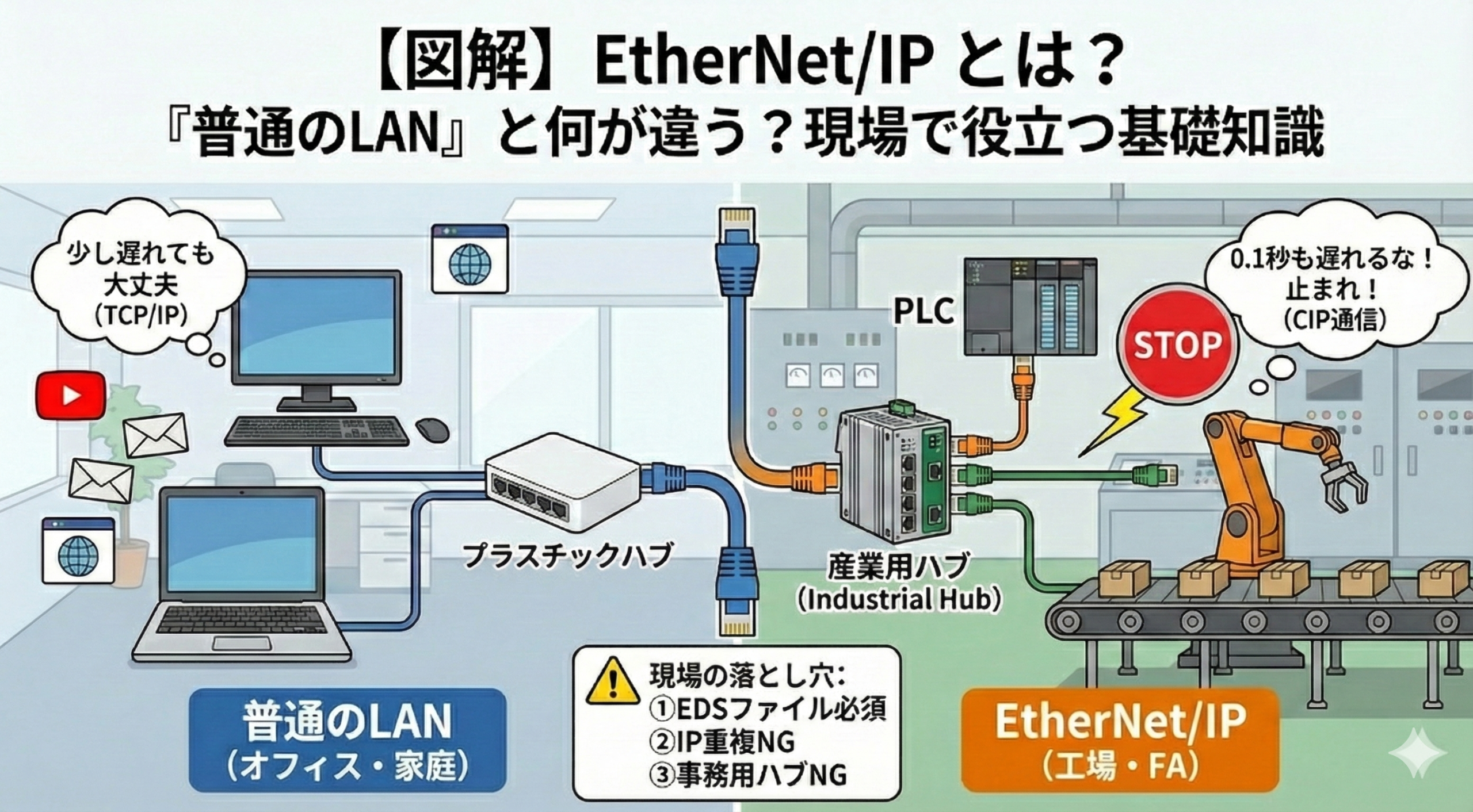

EtherNet/IPとは？「普通のLAN」と何が違う？現場で役立つ基礎知識

工場を歩いていると、制御盤から「LANケーブル」が伸びているのをよく見かけますよね。 パソコンに繋ぐあのケーブルと同じ見た目ですが、中を流れているのはYouTube動画でもメールでもありません。工場の設備を動かすための「命令」です。

その代表格が、今回解説する「EtherNet/IP（イーサネット・アイピー）」です。

新人の頃の私はこう思っていました。 「普通のLANと同じなら、ハブに挿せば勝手に繋がるんでしょ？」

…これが大きな間違いでした。 ただ繋ぐだけでは動かないし、設定を間違えると設備全体が停止することさえあります。

この記事では、難しい通信理論は置いておいて、「現場でエンジニアが知っておくべきEtherNet/IPの正体」と「初心者がハマる落とし穴」について、実体験を交えて解説します。

---

EtherNet/IPを一言で言うと？

専門用語を使わずに言うなら、こうなります。

「普通のLANケーブルやハブを使って、産業用ロボットやPLCを会話させるための『世界標準のルール』」

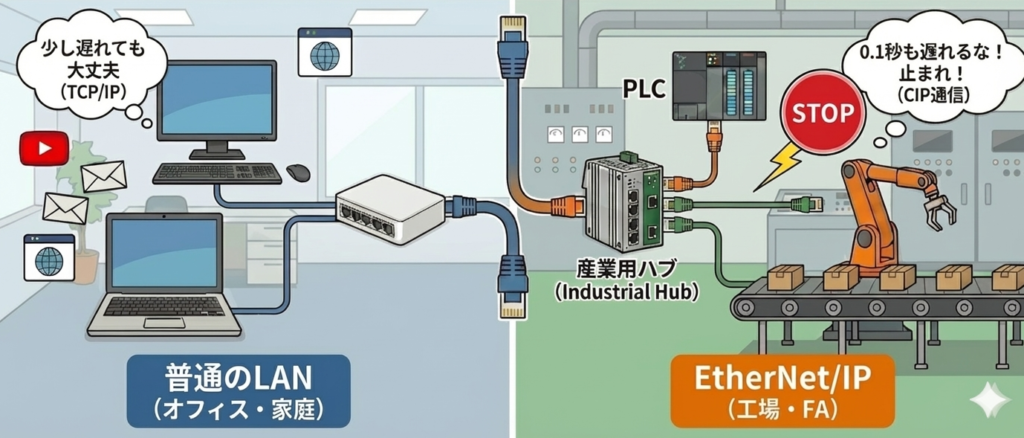

なぜ「普通のLAN」じゃダメなのか？

オフィスのLAN（TCP/IP）は、データが多少遅れても問題ありません。メールが0.1秒遅れても誰も怒りませんよね。

しかし、工場の機械は違います。 「止まれ！」という信号が0.1秒遅れたら、製品がコンベアから落ちたり、アームが衝突したりして大事故になります。

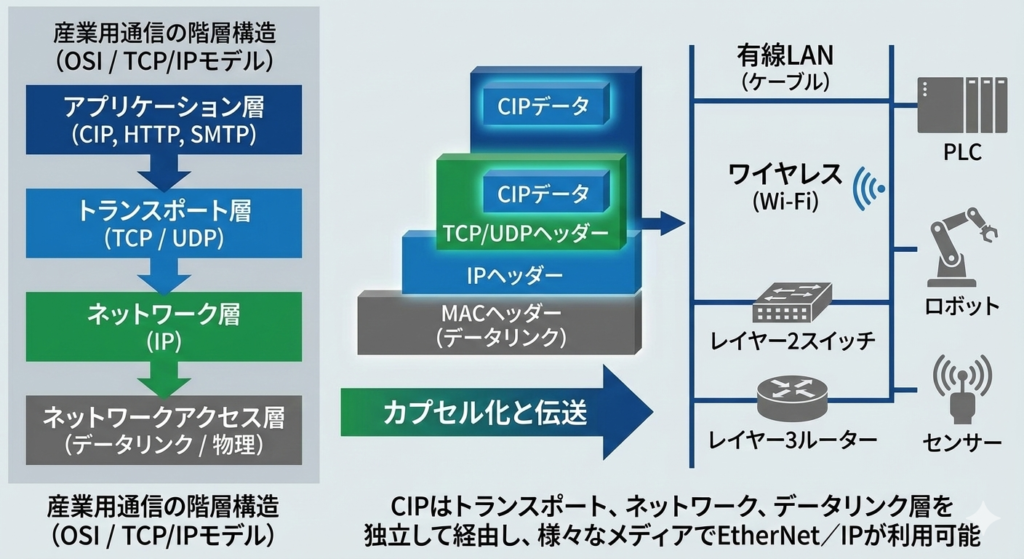

そこで、「普通のLANの物理的な仕組み（ケーブルやハブ）」を使いつつ、中身は「工場用の厳格なルール（CIP）」で会話しようぜ、と決められたのがEtherNet/IPです。

---

最大のメリットは「汎用性」にあり

私が設計していて「EtherNet/IPでよかった」と思う瞬間は、ズバリ「部品の調達しやすさ」です。

• ケーブル： 家電量販店でも売っている「カテゴリー5e以上のLANケーブル」が使えます。（※もちろん現場では耐油・耐ノイズ品を使いますが、コネクタ形状は同じRJ45です）
• ハブ： 汎用的なスイッチングハブが使用可能です。

専用のコネクタや、高価な専用ケーブルが必要な他の規格に比べて、「パソコンと親和性が高い」のが最大の特徴です。タッチパネルや上位PCとの連携も非常にスムーズに行えます。

---

【重要】新人が必ずハマる「3つの落とし穴」

ここが本題です。教科書にはあまり書いてありませんが、現場では以下のポイントでトラブルが起きます。

① 「EDSファイル」を入れないと始まらない

USBメモリはパソコンに挿せば認識しますが、産業機器はそうはいきません。 「EDSファイル」という、いわば「身分証明書（ドライバ）」のようなファイルを、メーカーHPからダウンロードして設定ソフトに登録する必要があります。

これを忘れて「設定ソフトのリストに型式が出てこない！壊れてるのか！？」と焦るのは、誰もが通る道です（私もやりました）。

② 「IPアドレス」の重複は命取り

「192.168.1.10」といったIPアドレスを各機器に割り振りますが、これが一つでも被ると通信異常になります。 Excelなどで「アドレス管理表」を作り、テプラで機器本体にアドレスを貼っておくのが、現場の鉄則です。

③ 「事務用ハブ」を使うな

「汎用ハブが使える」と言いましたが、Amazonで売っている2,000円のプラスチック製ハブを制御盤に入れてはいけません。 工場のノイズや熱ですぐに壊れますし、通信速度の安定性も低いです。必ず「産業用スイッチングハブ」を選定しましょう。

---

通信モードは「2種類」ある

EtherNet/IPには、使い方が全く違う2つのモードがあります。ここを理解していないと、設計はできません。

1. Implicit通信（インプリシット）：
   • ベルトコンベアのように、決まったデータを常に送り続ける。
   • 用途：I/O信号、制御データ
2. Explicit通信（エクスプリシット）：
   • メールのように、必要な時だけデータを送る。
   • 用途：設定変更、エラー履歴の取得

「どっちを使えばいいの？」という実践的な話については、以下の記事で現場の失敗談を交えて解説しています。これを読めば設定の迷いがなくなります。

あわせて読みたい

【EtherNet/IP】「Explicit（メッセージ通信）」と「Implicit（サイクリック通信）」の違いを現場目線で... EtherNet/IPの2大通信モード「Explicit（メッセージ）」と「Implicit（タグデータリンク）」の違いを現場目線で解説。「メール」と「ベルトコンベア」に例えた直感的な図解で、使い分けの基準がスッキリ分かります。RPI設定の落とし穴や、通信できない時のトラブルシューティングも網羅。

---

まとめ

EtherNet/IPは、難しいものではありません。 「普通のLANケーブルを使って、工場の言葉で会話する」ための仕組みです。

1. EDSファイルを入れる
2. IPアドレスを管理する
3. 産業用ハブを使う

まずはこの基本さえ押さえておけば、現場で「何もわからない…」と立ち尽くすことはなくなります。 目に見えない「通信」だからこそ、仕組みをイメージして、安全な制御設計を目指しましょう！

現場の制御はEtherNet/IPで十分ですが、上位システムと連携するなら『OPC UA』の出番です。詳しくは以下の記事へ。
